Systemy okienno-drzwiowe ciepłe
System PI 50N Drzwi służy do konstruowania termoizolowanych drzwi przeznaczonych do zabudowy zewnętrznej w obiektach budownictwa mieszkaniowego, użyteczności publicznej i przemysłowych.
System umożliwia wykonywania następujących konstrukcji:
-drzwi jednoskrzydło otwierane do wewnątrz i na zewnątrz,
-drzwi dwuskrzydłowe otwierane do wewnątrz i na zewnątrz,
-drzwi jedno i dwuskrzydłowe zabudowane w witrynie, z naświetlami i doswietlami.
OPIS TECHNICZNY
System PI 50N składa się z trójkomorowych profili aluminiowych z przekładką termiczną.
Głębokość zabudowy to:
- futryna - 50 mm
- skrzydło - 50 mm
W systemie PI 50N można stosować różnego typu wypełnienia (szkło zespolone, także w pakietach trzyszybowych o grubości 13-40 mm), oraz różnorodne wypełnienia nieprzezroczyste.
Maksymalne wymiary skrzydeł-1220x 2358 mm.
DODATKOWE WALORY (SZCZEGÓLNE DLA DANEGO SYSTEMU)
Drzwi charakteryzują się bardzo ekonomicznymi rozwiązaniami. Gama profili umożliwia konstruowanie różnego rodzaju rozwiązań z wykorzystaniem minimalnej ilości profili. Dzięki stosowaniu zawiasów montowanych we wrębie, możliwości prasowania po obwodzie oraz uproszczona obróbka i montażowi elementów tworzywowych produkcja jest bardzo technologiczna, mało pracochłonna.
CECHY CHARAKTERYSTYCZNE
Drzwi systemu PI 50N są ekonomicznym, nowoczesnym rozwiązaniem dedykowanym szerokiemu gronu odbiorców. Zawiasy wrębowe oraz cały system okuć wrębowych szybko montowalnych usprawnia produkcję oraz poprawia walory eksploatacji. Profile dodatkowe umożliwiają zabudowę drzwi w ciągach witryn. Nowoczesne malowanie oraz możliwość nakładania powłoki drewnopodobnej umożliwia nadanie indywidualnego charakteru.
PARAMETRY TECHNICZNE
Parametr | Norma | Wartość | ![]() |
Infiltracja powietrza | PN-EN 12207 | klasa 3 | |
Szczelność na przenikanie wody | PN-EN 12208 | A5 | |
Odkształcenie | PN-EN 12210 | C3 | |
Izolacyjność akustyczna | PN-EN ISO 140-3 | 30÷40 dB | |
Izolacyjność termiczna | Uf=2,3÷2,4 W/m2K | ||
Kategoria korozyjności | PN-EN ISO 12944-2:2001 | C1, C2, C3, C4 |

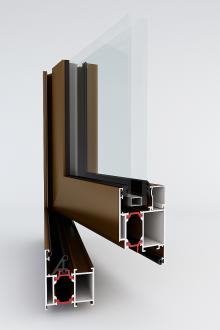

ZASTOSOWANIE
System PI 50N służy do konstruowania okien, witryn zabudów zewnętrznych termoizolowanych przeznaczonych do zabudowy zewnętrznej w obiektach budownictwa mieszkaniowego, użyteczności publicznej i przemysłowych.
System umożliwia wykonywania następujących konstrukcji:
- okna stałe,
- okna rozwierno-uchylne,
- okna rozwierne,
- okna uchylne,
- okna wieloskrzydłowe,
- okna ze stałymi słupkami,
- okna z ruchomym słupkiem,
- okna z ukrytym skrzydłem,
- okna uchylno-przesuwne,
- okna antywłamaniowe.
OPIS TECHNICZNY
System PI 50N składa się z trójkomorowych profili aluminiowych z przekładką termiczną.
Głębokość zabudowy to:
- futryna -50 mm
- skrzydło -59 mm
W systemie PI 50N można stosować różnego typu wypełnienia (szkło zespolone, także w pakietach trzyszybowych o grubości 13-40 mm).
Wymiary skrzydeł, słupków i poprzeczek należy ustalać na podstawie obliczeń statycznych, z uwzględnieniem obciążeń wiatrem , charakterystyki wytrzymałościowej kształtowników aluminiowych, rodzaju oszklenia i dopuszczalnych ugięć elementów okien i drzwi balkonowych. Maksymalna szerokość skrzydeł rozwiernych i uchylno-rozwiernych wynosi 1500 mm, wysokość 2400mm, maksymalny ciężar 130 kg. Profile dodatkowe umożliwiają wykonywanie okien kombinowanych o różnych funkcjach zestawionych w dowolne układy.
DODATKOWE WALORY (SZCZEGÓLNE DLA DANEGO SYSTEMU)
System pozwala na konstruowanie konstrukcji o dużych wymiarach ze względu na wykorzystanie wzmocnionych profilu w układzie od zewnątrz jak i od wewnątrz. Profile kątowe pozwalają budować zestawy konstrukcji pod dowolnym kątem. Duża różnorodność specjalistycznych profili umożliwia wykonywanie okien o bardzo dobrych parametrach cieplnych odpowiedniej wielkości oraz dowolne zestawianie różnego rodzaju okien. Walory estetyczne konstrukcji są podkreślone przez wysoką jakość wykończenia powierzchni profili: malowanie lakierem proszkowym, w kolorach drewnopodobnych i anodowanie.
CECHY CHARAKTERYSTYCZNE
System pozwala na realizacje nowoczesnych rozwiązań konstrukcji okiennych w przeróżnych konfiguracjach i układach. Umożliwia instalowanie okien w systemach fasadowych. System posiada oryginalny system potrójnego uszczelnienia.
Okna systemu PI 50N pozwalają na optymalne wykonywanie konstrukcji elewacji budynków z uwzględnieniem specjalnych potrzeb użytkownika w zakresie funkcjonalność, estetyki i trwałości. Rozwiązania umożliwiają nadanie budynkowi indywidualnego charakteru, zapewniają realizację wizji architektonicznej, wykorzystując ekonomiczne rozwiązanie.
Przydatność stosowania w budownictwie wyrobu pod nazwą „Okna i drzwi balkonowe systemu YAWAL® PI 50 z kształtowników aluminiowych z przekładką termiczną” stwierdza Aprobata Techniczna ITB AT-15-4201/2006”
PARAMETRY TECHNICZNE
Parametr | Norma | Wartość | ![]() |
Infiltracja powietrza | PN-EN 12207 | klasa 4 | |
Szczelność na przenikanie wody | PN-EN 12208 | E750 | |
Odkształcenie | PN-EN 12210 | C4 | |
Izolacyjność akustyczna | PN-EN ISO 140-3 | 30÷40 dB | |
Izolacyjność termiczna | Uf=2,3÷2,4 W/m2K | ||
Kategoria korozyjności | PN-EN ISO 12944-2:2001 | C1, C2, C3, C4 |
ZASTOSOWANIE
System PI 50N OUTWARD służy do konstruowania nowoczesnej, o wysokich parametrach zabudowy zewnętrznej wymagającej izolacyjności termicznej i akustycznej różnych typów okien, witryn, drzwi balkonowych o kierunku otwarcia skrzydeł na zewnątrz pomieszczeń, przeznaczonych do zabudowy w obiektach budownictwa mieszkaniowego, użyteczności publicznej i przemysłowych.
System umożliwia wykonywania następujących konstrukcji:
- okna uchylne ze skrzydłami rozwieranymi na zawiasach konwencjonalnych oraz na zawiasach nożycowych
- okna rozwierane na zewnątrz na zawiasach konwencjonalnych oraz na zawiasach nożycowych
OPIS TECHNICZNY
System PI 50N składa się z trójkomorowych profili aluminiowych z przekładką termiczną.
Głębokość zabudowy to:
- futryna - 50 mm
- skrzydło - 59 mm
W systemie PI 50N można stosować różnego typu wypełnienia (szkło zespolone, także w pakietach trzyszybowych o grubości 13-40 mm).
Maksymalne wymiary skrzydeł
- skrzydło rozwierane na zawiasach okiennych 1250 x 2100 mm,
- skrzydło wychylne na zawiasach okiennych 1500 x 1800 mm,
- skrzydła rozwierane na zawiasach nożycowych 835 x 2400 mm,
- skrzydło wychylne na zawiasach okiennych 2200 x 2000 mm,
DODATKOWE WALORY (SZCZEGÓLNE DLA DANEGO SYSTEMU)
Walory estetyczne konstrukcji są podkreślone przez wysoką jakość wykończenia powierzchni profili: malowanie lakierem proszkowym, w kolorach drewnopodobnych i anodowanie..
CECHY CHARAKTERYSTYCZNE
System pozwala na realizacje nowoczesnych rozwiązań konstrukcji okiennych w przeróżnych konfiguracjach i układach. Umożliwia instalowanie okien w systemach fasadowych. System posiada oryginalny system potrójnego uszczelnienia.
Okna systemu PI 50N pozwalają na optymalne wykonywanie konstrukcji elewacji budynków z uwzględnieniem specjalnych potrzeb użytkownika w zakresie funkcjonalność, estetyki i trwałości. Rozwiązania umożliwiają nadanie budynkowi indywidualnego charakteru, zapewniają realizację wizji architektonicznej, wykorzystując ekonomiczne rozwiązanie. Różnorodność okuć oraz dwa sposoby montażu zawiasów zapewniają uniwersalność.
Przydatność stosowania w budownictwie wyrobu potwierdzają badania przeprowadzone w notyfikowanych laboratoriach.
PARAMETRY TECHNICZNE
Parametr | Norma | Wartość | ![]() |
Infiltracja powietrza | PN-EN 12207 | klasa 4 | |
Szczelność na przenikanie wody | PN-EN 12208 | E750 | |
Odkształcenie | PN-EN 12210 | C4 | |
Izolacyjność akustyczna | PN-EN ISO 140-3 | 30÷40 dB | |
Izolacyjność termiczna | Uf=2,3÷2,4 W/m2K | ||
Kategoria korozyjności | PN-EN ISO 12944-2:2001 | C1, C2, C3, C4 |

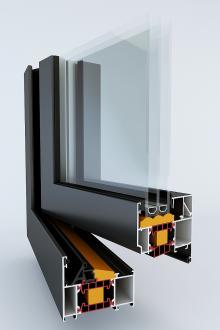

ZASTOSOWANIE
System TM 77HI Okna to nowe innowacyjne rozwiązanie pozwalające na uzyskanie doskonałych parametrów izolacyjności cieplnej, akustycznej, ochrony przed wiatrem i wodą.
SYSTEM TM 77HI OKNA POZWALA NA WYKONANIE NASTĘPUJĄCYCH KONSTRUKCJI:
- okna stałe,
- okna rozwierno-uchylne,
- okna rozwierne,
- okna uchylne,
- okna wieloskrzydłowe,
- okna ze stałymi słupkami.
OPIS TECHNICZNY
System TM 77 HI Okna składa się z 2 części aluminiowych, oddzielonych od siebie taśmami izolacyjnymi.
Głębokość zabudowy to:
- futryna - 77 mm
- skrzydło - 86,4 mm
DODATKOWE WALORY (SZCZEGÓLNE DLA DANEGO SYSTEMU)
- pozwala oszczędzać energię, co przekłada się na odczuwalne zmniejszenie kosztów ogrzewania
- system umożliwia stworzenie konstrukcji o dużych powierzchniach, pozwalając na nowoczesne aranżacje elewacji oraz wnętrz
- współpracuje z gamą elementów okuć i sterowania (możliwa jest realizacja różnorodnych konfiguracji konstrukcji również sterowanych elektrycznie i zdalnie)
- system pozwala na realizacje nowoczesnych rozwiązań konstrukcji okiennych w przeróżnych konfiguracjach i układach
- zastosowane w systemie unikalne rozwiązania izolacyjności termicznej pozwalają na uzyskanie doskonałej wartości współczynnika przenikania ciepła na poziomie Uf=1,1 - 1,5 W/m2K
CHARAKTERYSTYKA TECHNICZNA
Parametry techniczne | TM 77 HI | ![]() |
Przepuszczalność powietrza | od AE 900 do 1200 | |
Wodoszczelność | od RE 900 do 1200 | |
Współczynnik przenikania ciepła | Uf=1,1 1-5 W/m2K PN-EN ISO 10077-2:2005 | |
Izolacyjność akustyczna | Rw=34 - 48 dB PN-B-02151-3:1999 |
ZASTOSOWANIE
System TM 62 2.1 Drzwi służy do konstruowania drzwi izolowanych termicznie, akustycznej oraz estetycznych, przeznaczonych do zabudowy zewnętrznej w obiektach budownictwa mieszkaniowego, użyteczności publicznej i przemysłowych.
System umożliwia wykonywania następujących konstrukcji:
- drzwi jednoskrzydło otwierane do wewnątrz i na zewnątrz,
- drzwi dwuskrzydłowe otwierane do wewnątrz i na zewnątrz,
- drzwi jedno i dwuskrzydłowe zabudowane w witrynie, z naświetlami i doswietlami.
OPIS TECHNICZNY
System składa się z trójkomorowych profili aluminiowych z przekładką termiczną.
Głębokość zabudowy to:
- futryna - 62 mm
- skrzydło - 62 mm
W systemie TM 62 można stosować różnego typu wypełnienia
Maksymalne wymiary skrzydeł:
- wysokość skrzydła drzwiowego 2300 mm,
- szerokość skrzydła drzwiowego 1250 mm,
DODATKOWE WALORY (SZCZEGÓLNE DLA DANEGO SYSTEMU)
Gama profili umożliwia konstruowanie różnego rodzaju drzwi o indywidualnym charakterze. Profile o różnej szerokości umożliwiają stosowaniu pełnej gamy nowoczesnych okuć , oraz indywidualnych klamek lub pochwytów. Szerokość profili umożliwia stosowanie ukrytych zawiasów, oraz zamków sterowanych pilotem.
PARAMETRY TECHNICZNE
Parametr | Norma | Wartość |
Infiltracja powietrza | PN-EN 12207 | klasa 4 |
Szczelność na przenikanie wody | PN-EN 12208 | E1050 |
Odkształcenie | PN-EN 12210 | C4 |
Izolacyjność akustyczna | PN-EN ISO 140-3 | 30÷44 dB |
Izolacyjność termiczna | Uf=2,02÷2,51 W/m2K | |
Kategoria korozyjności | PN-EN ISO 12944-2:2001 | C1, C2, C3, C4 |
Antywłamaniowość | PN-ENV 1627:2006 | klasa 2 i 3 |
ZASTOSOWANIE
System TM 62 2.1 służy do konstruowania okien, witryn zabudów zewnętrznych termoizolowanych przeznaczonych do zabudowy zewnętrznej w obiektach budownictwa mieszkaniowego, użyteczności publicznej i przemysłowych.
System umożliwia wykonywania następujących konstrukcji:
- okna stałe,
- okna rozwierno-uchylne,
- okna rozwierne,
- okna uchylne,
- okna obrotowe,
- okna wieloskrzydłowe,
- okna ze stałymi słupkami,
- okna z ruchomym słupkiem,
- okna z ukrytym skrzydłem,
- okna uchylno-przesuwne,
- okna antywłamaniowe.
OPIS TECHNICZNY
System TM 62 2.1 składa się z trójkomorowych profili aluminiowych z przekładką termiczną.
Głębokość zabudowy to:
- futryna - 62 mm
- skrzydło - 71,4 mm
W systemie TM 62 2.1 można stosować różnego typu wypełnienia (szkło zespolone, także w pakietach trzyszybowych o grubości 13-57 mm).
Wymiary skrzydeł, słupków i poprzeczek należy ustalać na podstawie obliczeń statycznych, z uwzględnieniem obciążeń wiatrem , charakterystyki wytrzymałościowej kształtowników aluminiowych, rodzaju oszklenia i dopuszczalnych ugięć elementów okien i drzwi balkonowych. Maksymalna szerokość skrzydeł rozwiernych i uchylno-rozwiernych wynosi 1600 mm, wysokość 2500mm, maksymalny ciężar 130 kg. Profile dodatkowe umożliwiają wykonywanie okien kombinowanych o różnych funkcjach zestawionych w dowolne układy.
DODATKOWE WALORY (SZCZEGÓLNE DLA DANEGO SYSTEMU)
System pozwala na konstruowanie konstrukcji o dużych wymiarach ze względu na wykorzystanie wzmocnionych profilu w układzie od zewnątrz jak i od wewnątrz. Kształtowniki w wersji sofline pozwalają wykonywać okna o zaokrąglonych krawędziach. Profile kątowe pozwalają budować zestawy konstrukcji pod dowolnym kątem. Duża różnorodność specjalistycznych profili umożliwia ekonomiczne wykonywanie okien odpowiedniej wielkości oraz dowolne zestawianie różnego rodzaju okien obok ciebie, które u Walory estetyczne konstrukcji są podkreślone przez wysoką jakość wykończenia powierzchni profili: malowanie lakierem proszkowym, w kolorach drewnopodobnych i anodowanie.
Oferowane są wyroby malowane w dowolnych kolorach wg oznaczeń RAL wydatniają walory funkcjonalne i estetyczne.
CECHY CHARAKTERYSTYCZNE
System pozwala na realizacje nowoczesnych rozwiązań konstrukcji okiennych w przeróżnych konfiguracjach i układach. Umożliwia instalowanie okien w systemach fasadowych.
Okna systemu TM 62 2.1 pozwalają na optymalne wykonywanie konstrukcji elewacji budynków z uwzględnieniem specjalnych potrzeb użytkownika w zakresie funkcjonalność, estetyki i trwałości. Rozwiązania umożliwiają nadanie budynkowi indywidualnego charakteru, zapewniają realizację wizji architektonicznej.
Przydatność stosowania w budownictwie wyrobu pod nazwą „Okna i drzwi balkonowe systemu YAWAL® TM 62 2.1 z kształtowników aluminiowych z przekładką termiczną” stwierdza Aprobata Techniczna ITB AT-15-4312/2006.
PARAMETRY TECHNICZNE
Parametr | Norma | Wartość | ![]() |
Infiltracja powietrza | PN-EN 12207 | klasa 4 | |
Szczelność na przenikanie wody | PN-EN 12208 | E1050 | |
Odkształcenie | PN-EN 12210 | C4 | |
Izolacyjność akustyczna | PN-EN ISO 140-3 | 30÷44 dB | |
Izolacyjność termiczna | Uf=2,02÷2,51 W/m2K | ||
Kategoria korozyjności | PN-EN ISO 12944-2:2001 | C1, C2, C3, C4 | |
Antywłamaniowość | PN-ENV 1627:2006 | klasa 2 i 3 |
ZASTOSOWANIE
System TM 74 1.0 Drzwi służy do konstruowania drzwi o wysokich parametrach izolacji termicznej, akustycznej oraz estetycznych, przeznaczonych do zabudowy zewnętrznej w obiektach budownictwa mieszkaniowego, użyteczności publicznej i przemysłowych.
System umożliwia wykonywania następujących konstrukcji:
- drzwi jednoskrzydło otwierane do wewnątrz i na zewnątrz,
- drzwi dwuskrzydłowe otwierane do wewnątrz i na zewnątrz,
- drzwi jedno i dwuskrzydłowe zabudowane w witrynie, z naświetlami i doswietlami.
OPIS TECHNICZNY
System składa się z trójkomorowych profili aluminiowych z przekładką termiczną.
Głębokość zabudowy to:
- futryna - 74 mm
- skrzydło - 74 mm
W systemie TM 74 można stosować różnego typu wypełnienia (szkło zespolone, także w pakietach trzyszybowych o grubości 13-46 mm), oraz różnorodne wypełnienia nieprzezroczyste.
Maksymalne wymiary skrzydeł:
- wysokość skrzydła drzwiowego 2300 mm,
- szerokość skrzydła drzwiowego 1250 mm,
System posiada unikalny, indywidualny podział przestrzeni wewnętrzne który pozwala otrzymać bardzo dobre właściwości termiczne.
DODATKOWE WALORY (SZCZEGÓLNE DLA DANEGO SYSTEMU)
Gama profili umożliwia konstruowanie różnego rodzaju drzwi o indywidualnym charakterze. Profile o różnej szerokości umożliwiają stosowaniu pełnej gamy nowoczesnych okuć , oraz indywidualnych klamek lub pochwytów. Szerokość profili umożliwia stosowanie ukrytych zawiasów, oraz zamków sterowanych pilotem.
CECHY CHARAKTERYSTYCZNE
Drzwi systemu TM 74 1.0, to nowoczesne rozwiązaniem dedykowanym szerokiemu gronu odbiorców.
Unikalny system podziału cyrkulacji powietrza w przestrzeni profili pozwala na realizacje konstrukcji o dużej izolacyjności cieplnej.
Malowanie w pełnej palecie RAL oraz możliwość nakładania powłoki drewnopodobnej umożliwia nadanie indywidualnego charakteru konstrukcji.
Przydatność stosowania w budownictwie potwierdzają badania przeprowadzone w notyfikowanych laboratoriach.
PARAMETRY TECHNICZNE
Parametr | Norma | Wartość | ![]() |
Infiltracja powietrza | PN-EN 12207 | klasa 3 | |
Szczelność na przenikanie wody | PN-EN 12208 | A5 | |
Odkształcenie | PN-EN 12210 | C3 | |
Izolacyjność akustyczna | PN-EN ISO 140-3 | 30÷40 dB | |
Izolacyjność termiczna | Uf=1,9 W/m2K | ||
Kategoria korozyjności | PN-EN ISO 12944-2:2001 | C1, C2, C3, C4 |
ZASTOSOWANIE
System TM 74 1.0 służy do konstruowania okien, witryn zabudów zewnętrznych o wysokich parametrach termoizolacji przeznaczonych do zabudowy zewnętrznej w obiektach budownictwa mieszkaniowego, użyteczności publicznej i przemysłowych.
System umożliwia wykonywania następujących konstrukcji:
- okna stałe,
- okna rozwierno-uchylne,
- okna rozwierne,
- okna uchylne,
- okna wieloskrzydłowe,
- okna ze stałymi słupkami,
- okna z ruchomym słupkiem,
- okna z ukrytym skrzydłem,
- okna uchylno-przesuwne.
OPIS TECHNICZNY
System TM 74 1.0 składa się z trójkomorowych profili aluminiowych z przekładką termiczną.
Głębokość zabudowy to:
- futryna - 74 mm
- skrzydło - 83,4 mm
W systemie TM 74 1.0 można stosować różnego typu wypełnienia (szkło zespolone, także w pakietach trzyszybowych o grubości 13-57 mm).
Wymiary skrzydeł, słupków i poprzeczek należy ustalać na podstawie obliczeń statycznych, z uwzględnieniem obciążeń wiatrem , charakterystyki wytrzymałościowej kształtowników aluminiowych, rodzaju oszklenia i dopuszczalnych ugięć elementów okien i drzwi balkonowych. Maksymalna szerokość skrzydeł rozwiernych i uchylno-rozwiernych wynosi 1600 mm, wysokość 2500mm, maksymalny ciężar 130 kg. Profile dodatkowe umożliwiają wykonywanie okien kombinowanych o różnych funkcjach zestawionych w dowolne układy.
DODATKOWE WALORY (SZCZEGÓLNE DLA DANEGO SYSTEMU)
System pozwala na konstruowanie konstrukcji o dużych wymiarach ze względu na wykorzystanie wzmocnionych profilu w układzie od zewnątrz jak i od wewnątrz. Profile kątowe pozwalają budować zestawy konstrukcji pod dowolnym kątem. Duża różnorodność specjalistycznych profili umożliwia wykonywanie okien o bardzo dobrych parametrach cieplnych odpowiedniej wielkości oraz dowolne zestawianie różnego rodzaju okien. Walory estetyczne konstrukcji są podkreślone przez wysoką jakość wykończenia powierzchni profili: malowanie lakierem proszkowym, w kolorach drewnopodobnych i anodowanie..
CECHY CHARAKTERYSTYCZNE
System pozwala na realizacje nowoczesnych rozwiązań konstrukcji okiennych w przeróżnych konfiguracjach i układach. Umożliwia instalowanie okien w systemach fasadowych.
Okna systemu TM 74 1.0 pozwalają na optymalne wykonywanie konstrukcji elewacji budynków z uwzględnieniem specjalnych potrzeb użytkownika w zakresie funkcjonalność, estetyki i trwałości. Rozwiązania umożliwiają nadanie budynkowi indywidualnego charakteru, zapewniają realizację wizji architektonicznej. Izolacyjność termiczna profili pozwala zoptymalizować koszty eksploatacji budynków.
Przydatność stosowania w budownictwie wyrobu pod nazwą „Okna i drzwi balkonowe systemu YAWAL® TM 74 1.0 z kształtowników aluminiowych z przekładką termiczną” stwierdza Aprobata Techniczna ITB AT-15-4695/2007”
PARAMETRY TECHNICZNE
Parametr | Norma | Wartość | ![]() |
Infiltracja powietrza | PN-EN 12207 | klasa 4 | |
Szczelność na przenikanie wody | PN-EN 12208 | E1050 | |
Odkształcenie | PN-EN 12210 | C4 | |
Izolacyjność akustyczna | PN-EN ISO 140-3 | 30÷44 dB | |
Izolacyjność termiczna | Uf=1,68÷1,99 W/m2K | ||
Kategoria korozyjności | PN-EN ISO 12944-2:2001 | C1, C2, C3, C4 |

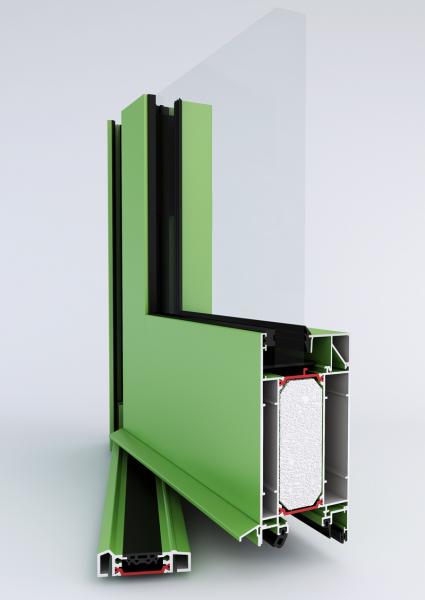

ZASTOSOWANIE
System TM 77HI Drzwi to nowe rozwiązanie charakteryzujące się doskonałą izolacyjnością termiczną oraz jedną z najwyższych parametrów wodoszczelności na rynku.
SYSTEM TM 77HI DRZWI POZWALA NA WYKONANIE NASTĘPUJĄCYCH KONSTRUKCJI:
- drzwi jednoskrzydłowe otwierane do wewnątrz i na zewnątrz,
- drzwi dwuskrzydłowe otwierane do wewnątrz i na zewnątrz,
- drzwi jedno i dwuskrzydłowe zabudowane w witrynie, z naświetlami i doświetlami.
OPIS TECHNICZNY
System składa się z trójkomorowych profili aluminiowych z przekładką termiczną.
Głębokość zabudowy to:
- futryna: 77 mm
- skrzydło: 77 mm
W systemie TM 77HI można szklić szybami o grubościach 24 – 61 mm oraz stosować różnego typu wypełnienia nieprzezroczyste.
Maksymalne wymiary skrzydeł:
- wysokość skrzydła drzwiowego 2300 mm,
- szerokość skrzydła drzwiowego 1250 mm,
DODATKOWE WALORY (SZCZEGÓLNE DLA DANEGO SYSTEMU)
Gama profili umożliwia konstruowanie różnego rodzaju drzwi o indywidualnym charakterze.
Profile o różnej szerokości umożliwiają stosowanie pełnej gamy nowoczesnych okuć oraz indywidualnych klamek lub pochwytów. Szerokość profili umożliwia stosowanie ukrytych zawiasów oraz zamków sterowanych pilotem.
CHARAKTERYSTYKA TECHNICZNA
Parametry techniczne |
TM 77 HI
|
![]() |
Przepuszczalność powietrza |
Klasa 4 wg PN-EN 12207
|
|
Wodoszczelność |
A9 wg PN-EN 12208
|
|
Odporność na obciążenie wiatrem |
C2
|
|
Odporność na uderzenie |
Klasa 5
|

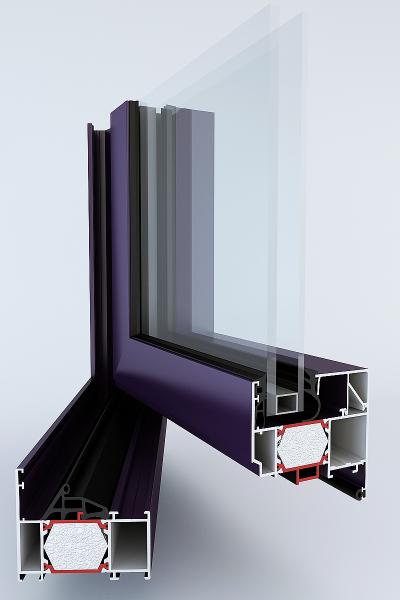

Należy do produktów o najwyższym standardzie technicznym. Pozwala na konstruowanie różnego typu drzwi otwieranych na zewnątrz, do wewnątrz, jednoskrzydłowych i dwuskrzydłowych, z naświetlami bocznymi i górnymi.
Katalog składa się z podsystemów TM 74 1.0 i TM 74HI.
Podstawowe różnice między TM 74 1.0, a TM 74 HI to :
-zastosowanie nowych pianek z materiału PIR do TM 74 HI
-dodanie pianki podszybowej (materiał PIR) do TM 74 HI
Porównanie współczynników Uf systemów:
TM 74 1.0
Uf = 1,7887 W/m2K
Przekrój: 08_14067_x+08_24078_x
TM 74 HI
Uf = 1,4234 W/m2K
Przekrój: 28_14067_x+28_24078_x
ZASTOSOWANIE
System ten to najwyższej jakości system drzwi wejściowych dedykowany do domów jedno- lub wielorodzinnych.
Na estetykę ma wpływ wykonanie skrzydeł w jednej płaszczyźnie w stosunku do ościeżnicy (niewidoczny profil skrzydła).
Produkt charakteryzuje się doskonałymi właściwościami cieplnymi, które mają wpływ na obniżenie kosztów eksploatacji domu.

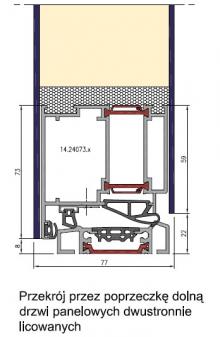

Drzwi panelowe Prestige są kompatybilne z systemem okiennym TM 77HI, pozwala to na stworzenie konstrukcji w różnych konfiguracjach.
Głębokość zabudowy to 77 mm.
ZALETY SYSTEMU:
Dostępność produktu w różnych wersjach
- z panelem jednostronnie licowanym
- z panelem dwustronnie licowanym
Możliwość wyboru między izolatorem lub uszczelką centralną
Szybkość i łatwość montażu
Wysoka izolacyjność termiczna
Komfort i bezpieczeństwo
Możliwość zastosowania paneli o dowolnym wzorze z aplikacjami ze stali nierdzewnej oraz ozdobnym frezem
Trwałość koloru, łatwość czyszczenia
Szeroki wybór kolorystyki – paleta RAL, kolory strukturalne
Wysoka estetyka poprzez zastosowanie ukrytych zawiasów
Systemy okienno-drzwiowe zimne
DO CZEGO SŁUŻY

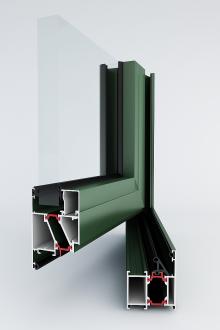

System PBI 40 Economic (PBI 40E) służy do wykonywania niewymagających izolacji termicznej przegród i konstrukcji do zabudowy wewnętrznej i zewnętrznej, takich jak: drzwi, okna, nienośne ściany działowe, witryny, boksy.
Na bazie systemu PBI 40E można wykonać także drzwi i ściany dymoszczelne.
Wyroby budowlane wykonane z prezentowanego zestawu materiałów. PBI 40E przeznaczone są do stosowania w obiektach budownictwa mieszkaniowego, użyteczności publicznej i przemysłowych jako przegrody wewnętrzne.
Drzwi i ściany systemu PBI 40E mogą być także stosowane jako przegrody zewnętrzne, tylko w przypadkach, gdy nie są stawiane wymagania w zakresie izolacyjności cieplnej oraz wodoszczelności, a obliczenia statyczne uwzględniają wpływ obciążeń wiatrem.
OPIS TECHNICZNY
System PBI 40E składa się z profili aluminiowych bez izolacji termicznej o wymiarze charakterystycznym 40mm (głębokość zabudowy) zarówno dla futryny jak i dla skrzydeł.
W systemie PBI 40E można stosować różnego typu wypełnienia przeźroczystego i nieprzeźroczystego o grubości od 4 do 24mm.
Maksymalne wymiary konstrukcji które możliwe są do wykonania w tym systemie to:
- HxB=2400mmx1200mm w przypadku drzwi jednodzielnych
- HxB=2400mmx2210mm w przypadku drzwi dwudzielnych
gdzie:
H – wysokość drzwi w świetle
B – szerokość drzwi w świetle
DODATKOWE WALORY (SZCZEGÓLNE DLA DANEGO SYSTEMU)
Walory estetyczne konstrukcji są podkreślone przez wysoką jakość wykończenia powierzchni profili: malowanie lakierem proszkowym i anodowanie.
Oferowane są wyroby malowane w dowolnych kolorach wg oznaczeń RAL.
W systemie PBI 40E używa się tych samych okuć i akcesoriów (złączki, uszczelki, profile zatrzaskowe do mocowania wypełnień) co w systemach PBI 50N, PI 50N.
CECHY CHARAKTERYSTYCZNE
System PBI 40E pozwala tworzyć konstrukcje ścianek działowych, ścianek kasowych oraz drzwi i okien nie wymagających izolacji termicznej. Wykorzystywany jest do ekonomicznej zabudowy wnętrz o wysokim standardzie estetycznym i użytkowym.
Jako wypełnień używa się wszelkiego rodzaju szkła dostępnego na rynku. Mogą to być szyby pojedyncze, zespolone lub kuloodporne, wykonane ze szkła przezroczystego, absorpcyjnego, ornamentowego lub refleksyjnego. Oprócz wymienionych stosuje się także wypełnienia w postaci paneli aluminiowych, dowolnych ścianek meblowych, płyt gipsowych albo płyt poliwęglanowych. Maksymalna grubość wypełnienia wynosi 24mm.
W ramach systemu istnieje możliwość tworzenia konstrukcji w różnych konfiguracjach i układach. Możliwe jest także wykonanie ścian pod dowolnymi kątami w tym pod kątem 90 i 135 stopni.
PARAMETRY TECHNICZNE
Parametr | Wartość | ![]() |
Siła operacyjna | klasa 2 PN-EN 12217 | |
Odporność na obciążenia statyczne pionowe | klasa 1 PN-EN 947 | |
Odporność na skręcanie statyczne | klasa 1 PN-EN 948 | |
Odporność na uderzenie ciałem twardym | klasa 1 PN-EN 950 | |
Odporność na obciążenie udarowe ciałem miękkim i ciężkim | klasa 1 PN-EN 949 | |
Odporność na wielokrotne cykliczne otwieranie i zamykanie | klasa 5 PN-EN 12400 | |
Izolacyjność akustyczna | Rw 22-32dB | |
Dymoszczelność | Sa Sm PN-EN 13501-2 | |
Odporność profili na korozję | C1-C4 PN-EN 12944-2 |

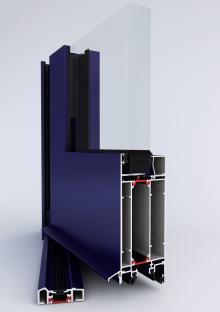

DO CZEGO SŁUŻY

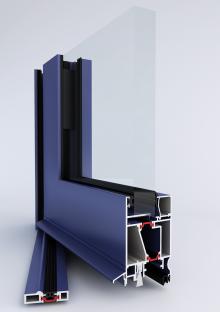

System PBI 50N służy do wykonywania niewymagających izolacji termicznej przegród i konstrukcji do zabudowy wewnętrznej i zewnętrznej, takich jak: drzwi –w tym drzwi wahadłowe, okna – w tym okna podawcze, nienośne ściany działowe, witryny, boksy.
Głębokość profilu 50mm czyni go jednym z najmocniejszych profili na rynku w tej grupie.
Na bazie systemu PBI 50N można wykonać także drzwi i ściany dymoszczelne.
Właściwości dymoszczelne drzwi, systemów PBI 50N i PBI 40E sklasyfikowano wspólną aprobatą.
Wyroby budowlane wykonane z prezentowanego zestawu materiałów. PBI 50N przeznaczone są do stosowania w obiektach budownictwa mieszkaniowego, użyteczności publicznej i przemysłowych jako przegrody wewnętrzne.
Drzwi i ściany systemu PBI 50N mogą być stosowane jako przegrody zewnętrzne, tylko w przypadkach, gdy nie są stawiane wymagania w zakresie izolacyjności cieplnej oraz wodoszczelności a obliczenia statyczne uwzględniają wpływ obciążeń wiatrem.
OPIS TECHNICZNY
System PBI 50N składa się z profili aluminiowych jednokomorowych bez izolacji termicznej o wymiarze charakterystycznym 50mm (głębokość zabudowy).
Futryny i skrzydła drzwiowe mają wymiar 50mm, a skrzydła okienne 57mm.
W systemie PBI 50N można stosować różnego typu wypełnienia przeźroczystego i nieprzeźroczystego o grubości od 4 do 45mm.
Maksymalne wymiary konstrukcji które możliwe są do wykonania w tym systemie to:
- HxB=2400mmx1200mm w przypadku drzwi jednodzielnych lub
- HxB=2300mmx1300mm w przypadku drzwi jednodzielnych
- HxB=2400mmx2210mm w przypadku drzwi dwudzielnych lub
- HxB=2300mmx2600mm w przypadku drzwi dwudzielnych
gdzie:
H – wysokość drzwi w świetle
B – szerokość drzwi w świetle
DODATKOWE WALORY (SZCZEGÓLNE DLA DANEGO SYSTEMU)
System posiada rozwiązania technologiczne, przeniesione z wprowadzonego wcześniej, systemu „ciepłego” PI 50N na zawiasach wrębowych. Akcesoria i okucia to wspólna cecha tych systemów. Wprowadzona unifikacja pozwala wykonywać konstrukcje szybko, eliminując przy tym możliwość wystąpienia błędów przy prefabrykacji.
Walory estetyczne konstrukcji są podkreślone przez wysoką jakość wykończenia powierzchni profili: malowanie lakierem proszkowym i anodowanie.
Oferowane są wyroby malowane w dowolnych kolorach wg oznaczeń RAL.
CECHY CHARAKTERYSTYCZNE
System PBI 50N pozwala tworzyć drzwi –w tym wahadłowe, okna – w tym okna podawcze, konstrukcje ścianek działowych oraz ścianek kasowych. W ramach systemu istnieje możliwość tworzenia konstrukcji w różnych konfiguracjach i układach. Możliwe jest także wykonanie ścian pod dowolnymi kątami w tym pod kątem 90 i 135 stopni.
Głębokość profilu 50mm czyni go jednym z najmocniejszych profili na rynku w tej grupie. Szeroka gama profili, w tym wzmocnionych słupków, pozwala wykonywać konstrukcje o dużych gabarytach.
Jako wypełnień używa się wszelkiego rodzaju szkła dostępnego na rynku. Mogą to być szyby pojedyncze, zespolone lub kuloodporne, wykonane ze szkła przezroczystego, absorpcyjnego, ornamentowego lub refleksyjnego. Oprócz wymienionych stosuje się także wypełnienia w postaci paneli aluminiowych, dowolnych ścianek meblowych, płyt gipsowych albo płyt poliwęglanowych. Maksymalna grubość wypełnienia wynosi 45mm.
Ściany i drzwi systemów PBI 50N i PBI 40E objęte będą jedną aprobatą techniczną w której przeznaczenie, zakres stosowania oraz metodyki badawcze i klasyfikacje określone są dokumentem Unii Europejskiej ETAG 003.
PARAMETRY TECHNICZNE
Parametr | Wartość | ![]() |
Siła operacyjna | klasa 2 PN-EN 12217 | |
Odporność na obciążenia statyczne pionowe | klasa 2 PN-EN 947 | |
Odporność na skręcanie statyczne | klasa 2 PN-EN 948 | |
Odporność na uderzenie ciałem twardym | klasa 2 PN-EN 950 | |
Odporność na obciążenie udarowe ciałem miękkim i ciężkim | klasa 2 PN-EN 949 | |
Odporność na wielokrotne cykliczne - otwieranie i zamykanie (trwałość mechaniczna) | klasa 5 PN-EN 12400 | |
Izolacyjność akustyczna | Rw 22-32dB | |
Przepuszczalność powietrza [a≤1,0 m³/(m•h•daPa²/³)] | klasa 2 PN-EN 1227 | |
Dymoszczelność | Sa Sm PN-EN 13501-2 | |
Odporność profili na korozję | C1-C4 PN-EN 12944-2 |
Fasady

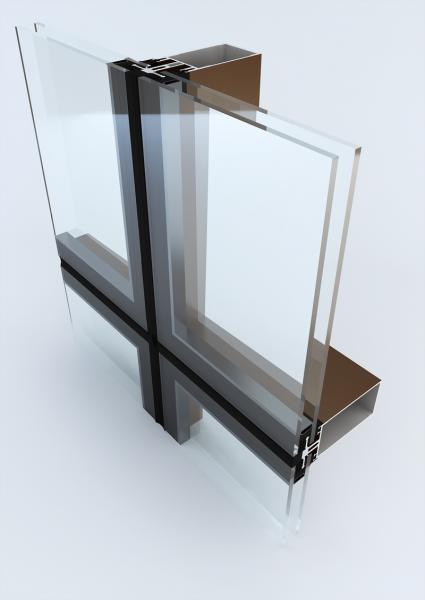

OPIS SYSTEMU

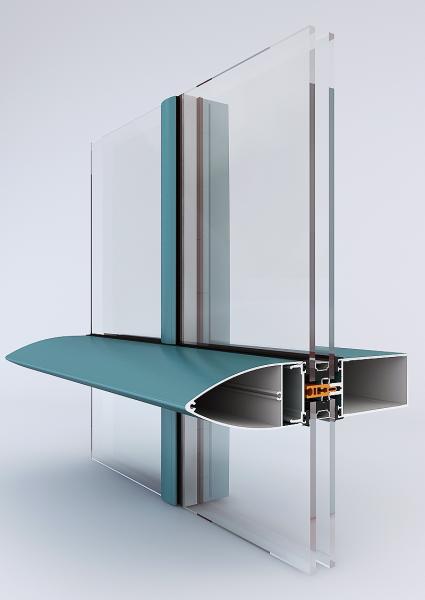

Jeden z najnowszych produktów w ofercie firmy YAWAL. System okna strukturalnego FA 50N INV, który pozwala na wykonanie okien rozwierano-uchylnych (RU), uchylno-rozwieranych (UR), rozwieranych (R) oraz uchylnych (U) w ruszcie nośnym ściany osłonowej FA 50N. Specjalna konstrukcja profili powoduje, że okno nie jest widoczne na zewnątrz ściany osłonowej – efekt „ukrytego skrzydła”. Dla spełnienia tego efektu kształtowniki słupów zostały tak zaprojektowane, aby spełniały jednocześnie funkcję ramy okiennej. System może być stosowany do rozwiązań typu YAWAL® FA 50N, YAWAL® FA 50N HI, YAWAL® FA 50N SL.
ZALETY SYSTEMU
- umożliwia realizację konstrukcji o zróżnicowanych kształtach i wielkościach zgodnie z wizją architekta,
- system spełnia wszystkie obowiązujące normy w zakresie wodoszczelności, izolacyjności cieplej, przepuszczalności powietrza,
- możliwość wykorzystania w konstrukcji pełnego zakresu szklenia szybami jedno-, jak i dwukomorowymi,
- możliwość stosowania okuć „ukrytych”, czyli rozwiązanie gdzie całe okucie znajduje się w przestrzeni między futryną a skrzydłem,
- bogata gamma listew maskujących pozwala na uzyskanie urozmaiconych efektów wizualnych dla ściany osłonowej,
PARAMETRY TECHNICZNE
- współczynnik przenikania ciepła: od 0,635 W/m2K,
- przepuszczalność powietrza: klasa 4 wg PN-EN 12207:2001,
- odporność na obciążenie wiatrem 1600Pa,
- odporność na uderzenia od strony wewnętrznej i zewnętrznej klasa 4 wg PN-EN 13049.
CHARAKTERYSTYKA TECHNICZNA
- zewnętrzna widoczna szerokość: szczelina 20mm,
- wewnętrzna widoczna szerokość: 79mm,
- szklenie: strukturalne,
- grubość szyby: 28÷38mm oraz 44÷58mm
- rodzaje okien: rozwierano-uchylne (RU), uchylno-rozwierane (UR), rozwierane (R), uchylne (U),
- okucia: Savio, Siegenia.

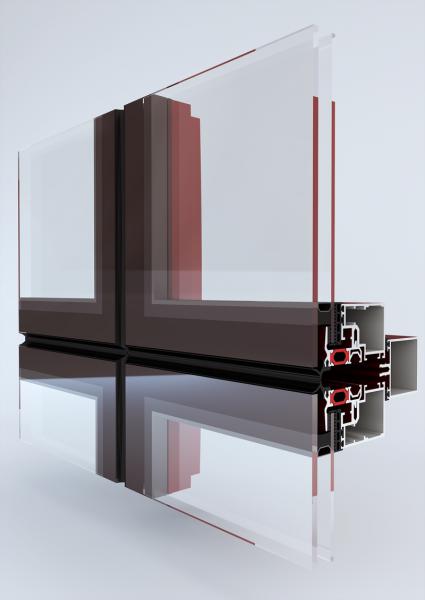

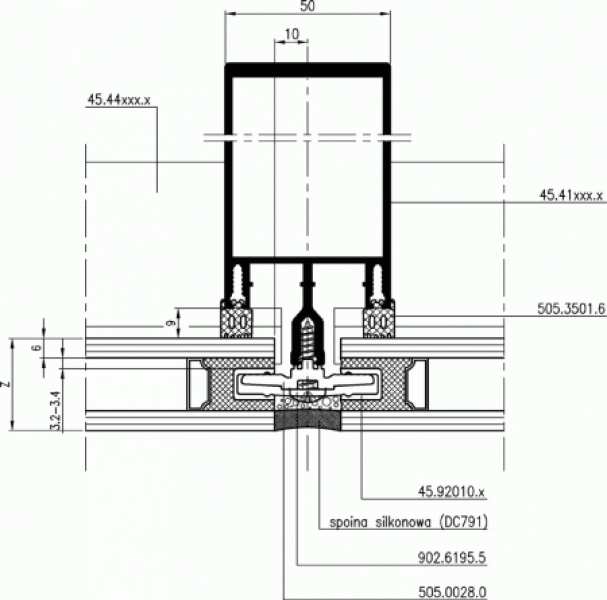

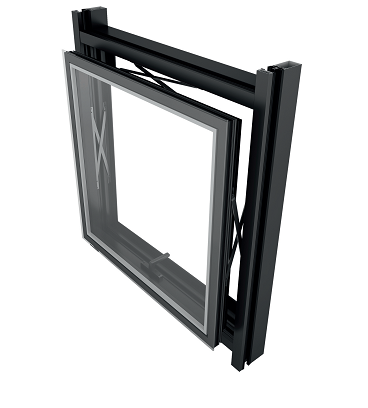

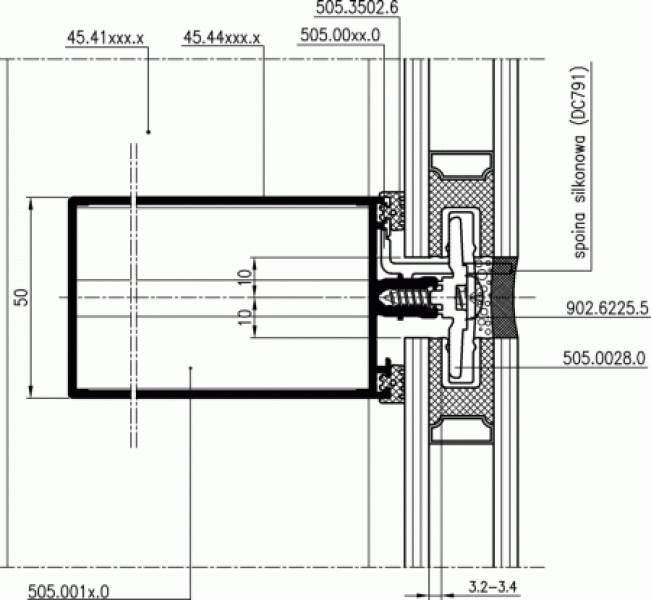

OPIS SYSTEMU
Jeden z najnowszych produktów w ofercie firmy YAWAL. System okna strukturalnego FA 50N SW ma charakter uniwersalny, który pozwala na wykonanie okna w fasadzie równolegle wysuwnego, rozwiernego lub uchylnego o szkleniu mocowanym mechanicznie.
Okno zostało zaprojektowane w taki sposób, aby profile aluminiowe ramy skrzydła okiennego od strony zewnętrznej elewacji były niewidoczne. Kształt profili dostosowano do możliwości zamontowania w niej typowych, według standardów europejskich, okuć i mechanizmów nożycowych. Istotną cechą nowego rozwiązania jest fakt, że pozwala ono na realizację projektów okien uchylnych, a zwłaszcza równolegle wysuwnych o dużych wymiarach. Stosując konstrukcje można wykonywać skrzydła o szerokości do 2 m i wysokości do 3 m.
ZALETY SYSTEMU:
- umożliwia realizację konstrukcji o zróżnicowanych kształtach i wielkościach zgodnie z wizją architekta,
- dzięki różnorodności wersji system spełnia wszystkie obwiązujące normy dotyczące izolacyjności wodnej,
- cieplnej i przeciwpożarowej,
- bogata gama listew maskujących pozwala na uzyskanie urozmaiconych efektów wizualnych dla ściany osłonowej,
- możliwość gięcia profili,
- system posiada wiele odmian o zróżnicowanych parametrach,
- możliwość łączenia z innymi systemami Yawal.
PARAMETRY TECHNICZNE:
- przepuszczalność powietrza: klasa 4 wg PN-EN 12207:2001,
- wodoszczelność: klasa E1500 wg PN-EN 12208:2001,
- odporność na obciążenia wiatrem: klasa B4 (1600 Pa)/ klasa C4 (1600 Pa) + 2400Pa/-1600Pa wg PN-EN 12210:2001,
- odporność na uderzenia od strony wewnętrznej i zewnętrznej.
CHARAKTERYSTYKA TECHNICZNA:
- zewnętrzna widoczna szerokość: szczelina 13mm;
- wewnętrzna widoczna szerokość: 67,4mm;
- szklenie: montaż mechaniczny szkła;
- grubość szyby: od 24mm;
- grubość szyby wewnętrznej: 6 - 12mm;
- rodzaje okien: okno odchylane na zewnątrz, okno rozwierane na zewnątrz, okno równolegle wysuwane na zewnątrz.

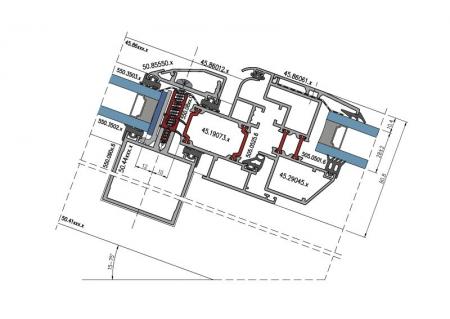

OPIS SYSTEMU
Dostęp światła naturalnego do wnętrza budynku wpływa pozytywnie na zdrowie, produktywność oraz zdolność uczenia się człowieka. Doskonałym sposobem na zapewnieni dostępu światła dziennego do pomieszczenia jest zastosowanie konstrukcji świetlika wykonanego, w systemie FA 50 DACH REI 30.
System FA 50 DACH REI 30 umożliwia projektowanie i wykonywanie dachu przeszklonego (świetlika o odporności ogniowej) i konstrukcji nośnej z profili aluminiowych systemu FASADA 50. System posiada konstrukcję szkieletową składającą się ze słupów i rygli aluminiowych, w których montowane są wypełnienia przezierne ze szkła hartowanego i ognioodpornego. W komory profili wsuwane są profile wzmacniające wraz z wkładami chłodzącymi. Dodatkowo w profile nośne słupów wsuwane są na całej długości płaskowniki stalowe. W konstrukcji dachu oprócz typowych elementów systemu aluminiowego, zastosowano materiały izolacyjne o bardzo dobrych właściwościach przeciwpożarowych i jednocześnie bardzo korzystnym stosunku cena – jakość.
CHARAKTERYSTYKA I ZALETY SYSTEMU
- możliwość wykonania dachów przeszklonych jedno i dwuspadowych o nachyleniu do 15°,
- system pozwala na realizację konstrukcji świetlików i dachów przeszklonych o zróżnicowanych kształtach,
- system spełnia rygorystyczne normy w zakresie ochrony przeciwpożarowej – klasa odporności ogniowej REI 30,
- możliwość wykonania konstrukcji w różnych wersjach kolorystycznych i wykończenia powierzchni.
DANE TECHNICZNE
Parametry techniczne FA 50 DACH REI 30 przepuszczalność powietrza klasa A4, AE 1200 wg PN-EN 12152:2004 wodoszczelność klasa R7, RE 1200 wg PN-EN 12154:2004 klasyfikacja ogniowa klasa REI 30 wg PN-EN 13501-2:2007 współczynnik przenikania ciepła UR=2.14W/m2K izolacyjność akustyczna Rw=35 - 56 dB wg PN-B02151-3:1999 wewn. widoczna szerokość 50 mm zewn. widoczna szerokość 50 mm szklenie mocowanie listwami dociskowymi i/lub listwami maskującymi grubość szyby 41 - 52
PRZEZNACZENIE

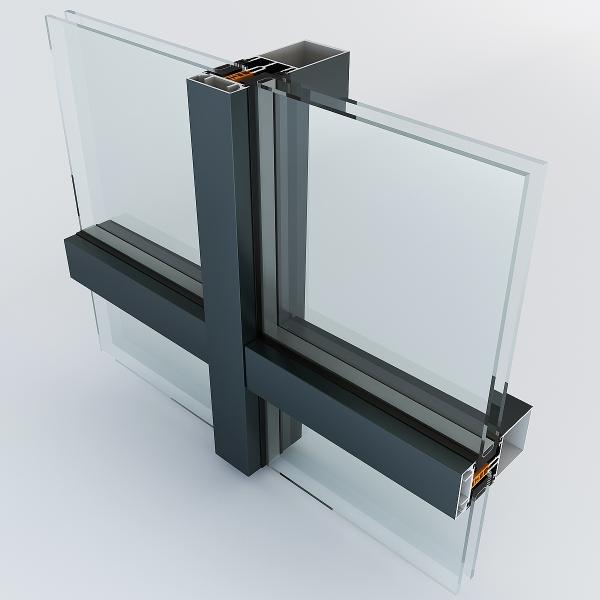

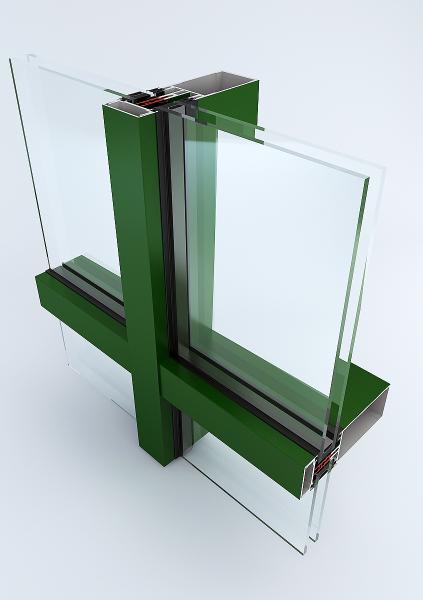

System FA50N jest systemem profili aluminiowych, przeznaczonym do wykonywania nowoczesnych ścian osłonowych o kształtach prostych i złożonych (zwroty, załamania). Pozwala również na konstruowanie dachów przeszklonych, świetlików oraz konstrukcji przestrzennych.
Konstrukcja nośna ściany osłonowej składa się z profili pionowych (słupów) oraz poziomych (rygli) o przekroju skrzynkowym i standardowej szerokości 50 mm. Możliwe jest stosowanie słupów o głębokości od 16 do 189 mm oraz rygli 22 do 135 mm. W polach konstrukcji nośnej możliwe jest stosowanie różnego rodzaju wypełnień takich jak: szyby pojedyncze i zespolone, płyty poliwęglanowe, płyty elewacyjne z materiałów kompozytowych i inne. Grubość stosowanego wypełnienia do 48 mm. Zamocowanie wypełnienia realizuje się za pomocą zewnętrznych aluminiowych listew dociskowych o różnych kształtach. W wersji SL wypełnienie mocowane jest bez widocznych profili dociskowych
(efekt gładkiej powierzchni szklanej). Możliwe jest kształtowanie pól wypełnień stanowiących pasy podokienno - nadprożowe. W pola fasady można wstawiać elementy otwierane (okna i drzwi) dowolnych systemów YAWAL. Zapewnienie wysokich parametrów szczelności na przenikanie wiatru i wody uzyskuje się poprzez zastosowanie uszczelek z EPDM. Zamocowanie konstrukcji ściany osłonowej do budynku odbywa się z wykorzystaniem specjalnych konsoli aluminiowych.
WŁAŚCIWOŚCI TECHNICZNE, WYMAGANIA
1. Przepuszczalność powietrza
AE 1200 - PN-EN 12152:2004
2. Wodoszczelność
RE 1200 - PN-EN 12154:2004
3. Nośność profili
Nośność profili sprawdzono dla ciśnienia 1800 Pa
4. Współczynnik przenikania ciepła dla profili
Uf=1.2 - 1.3 W/m2K - PN-EN 10077-2:2005
5. Izolacyjność akustyczna
Rw=38-53 dB - PN-EN ISO 717-1:1999
Wymagania: norma wyrobu PN-EN 13830:2005
DANE TECHNICZNE
Szerokość profili: 50 mm
Długość sztang: 7000 mm
Materiał
Stop: EN-AW 6060 T6 (AIMgSi0.05 T6)
Uszczelki: EPDM
PRZEZNACZENIE

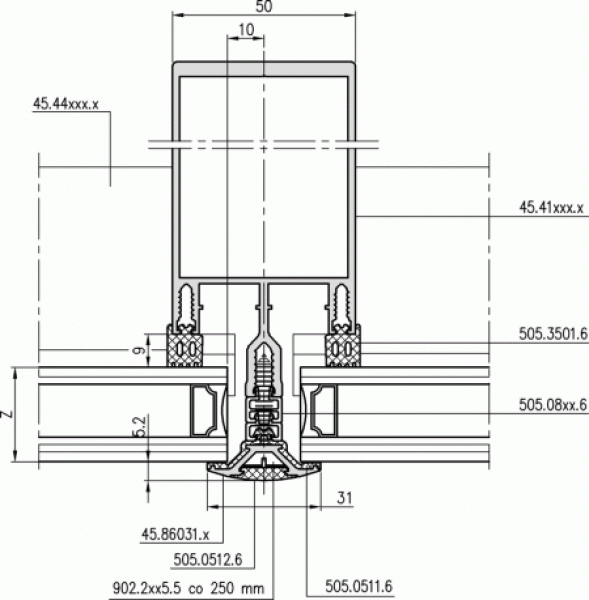

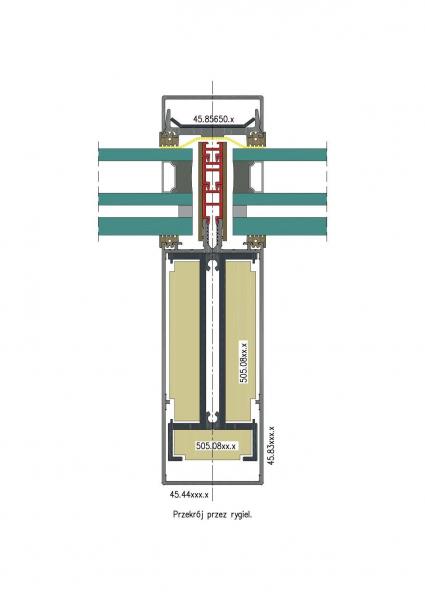

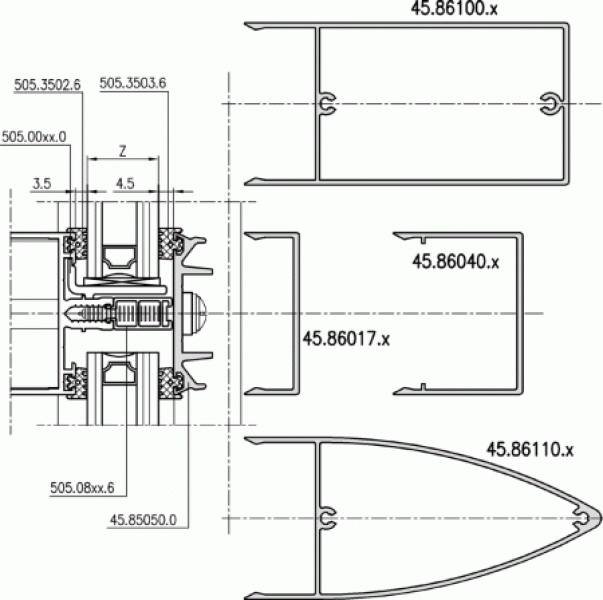

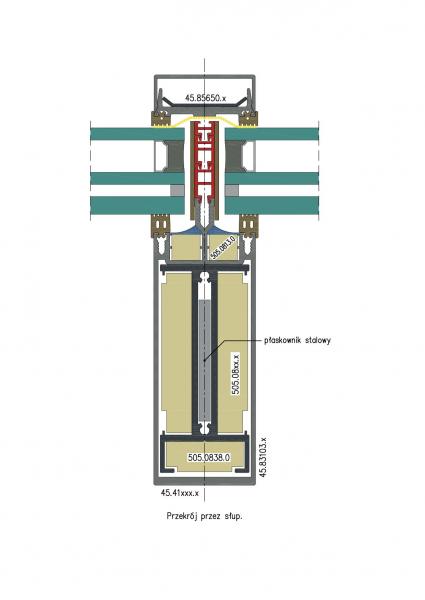

System Fasada 50 umożliwia tworzenie ścian osłonowych mocowanych do istniejących budynków lub do specjalnie przygotowanych konstrukcji stalowych lub żelbetowych. Ściany osłonowe montowane są na płaszczyznach pionowych i pochylonych, możliwe jest również wykonywanie ścian osłonowych łukowych.
Konstrukcję nośną systemu stanowią słupy i poprzeczki, mocowane do siebie odpowiednimi łącznikami. System mocowania poprzeczki do słupa gwarantuje uzyskanie dużej szczelności i dobre wentylowanie konstrukcji ściany osłonowej. Jako wypełnienie używa się szyb pojedynczych, klejonych, zespolonych lub kuloodpornych.
Wypełnienia wykonać można ze szkła przezroczystego, absorpcyjnego lub refleksyjnego, jako wypełnienie można stosować również płyty poliwęglanowe lub panele aluminiowe z pianką izolacyjną. W konstrukcję ściany osłonowej można wbudować drzwi i okna z systemów PI50, TM62 2.1, TM74 1.0, PBI50, PBI40E i DP94.
Profile przeznaczone do wykonania konstrukcji ściany aluminiowej poddaje się obróbce powierzchniowej polegającej na malowaniu lakierami poliestrowymi lub anodowaniu. Nakładane powłoki zabezpieczają profile przed wpływami środowiska oraz nadają im estetyczny wygląd. W przypadku malowania dostępna jest paleta 180 kolorów wg palety RAL, dla profili anodowanych możliwe jest uzyskanie powłok barwnych - od naturalnego aluminium przez złoty do ciemno brązowego. Nakładanie powłok ozdobnych odbywa się w nowoczesnych ciągach technologicznych, odpowiadających europejskim normom jakości, co gwarantuje długoletnią niezmienność koloru.
WŁAŚCIWOŚCI TECHNICZNE, WYMAGANIA
(opracowano na podstawie Aprobaty ITB AT-15-4146/2006)
1. Sztywności i nośność
Ugięcia elementów ściany osłonowej systemu Fasada 50 od obciążeń charakterystycznych nie powinny być większe niż:
* 1/300 L dla elementów konstrukcji słupowo ryglowej z szybami zespolonymi; ugięcie szyby powinno wynosić nie więcej niż 8 mm,
* 1/200 L w przypadku j.w. z zastosowaniem szkła pojedynczego.
2. Infiltracja powietrza
Pełna ściana osłonowa powinna być całkowicie szczelna. Ddopuszczalna wartość współczynnika infiltracji powietrza a < 0.1 m3/(m×h×daPa2/3)
3. Szczelność na przenikanie wody
Szczelność na przenikanie wody dla pełnej ściany osłonowej powinna być zachowana do różnicy ciśnień p = 600 Pa, przy natężeniu padającej wody równym 2 l/(min×1m2)
4. Współczynnik przenikania ciepła
Identyfikacja mostka | U [W/m2xK] |
Połączenie modułów nieprzezroczystych przez słup/rygiel | 0,000 |
Połączenie modułów nieprzezroczystego z przezroczystym (oszklenie stałe) przez słup/rygiel | 0,020 |
Połączenie modułu nieprzezroczystego z przezroczystym (oszklenie otwierane) przez słup/rygiel | 0,015 |
5. Izolacyjność akustyczna
Ważony wskaźnik wypadkowej izolacyjności akustycznej dla ściany osłonowej z przeszkleniem o Rw < 38 dB można obliczać dla konkretnego rozwiązania
- pas podokienny: Rw = 55 dB
- moduł stały: Rw = 35 dB (szyba 6+4/16)
- moduł stały: Rw = 40 dB (szyba 4.4.1+6/16A)
- moduł okienny: Rw = 37 dB (szyba 6+4/16)
- moduł okienny: Rw = 39 dB (szyba 4.4.1+6/16A)
6. Klasyfikacja ogniowa
Ścianę osłonową wykonaną z materiałów niepalnych, o konstrukcji szkieletowej klasyfikuje się jako nie rozprzestrzeniającą ognia (NRO). Pas nadprożowo - podokienny o konstrukcji zgodnej z wytycznymi dokumentu aprobaty (pkt. 8.3) sklasyfikowany został w klasie odporności ogniowej F1 (PN-90/B-02851), EI 60 (CEN, PN-B-02851-1:1997).
7. Zabezpieczenia antykorozyjne:
* powłoki anodowe
- grubość 20 - 30 μm,
- wygląd zewnętrzny - zgodny z PN-80/H97023,
- stopień uszczelnienia powłoki - wartość impedancji większa niż 10k,
- odporność powłoki na korozję: stan powłoki bez zmian po 20 cyklach działania mgły solnej kwaśnej, bez zmian po 6 dniach zanurzania próbek w wodnym roztworze NaCl z dodatkiem nadtlenku wodoru i kwasu octowego,
* powłoki poliestrowe:
- grubość 75 - 15 μm,
- twardość względna nie mniej niż 0,7 - wg PN-79/C-81530 (ISO 1522),
- przyczepność do podłoża - 1stopień (PN EN ISO 2409:1999),
- odporność powłoki na działanie mgły solnej (1000 h) - powłoka bez zmian,
- odporność powłoki na działanie wody destylowanej (temp. 23oC i 40oC po 1000 h) powłoka bez zmian,
- odporność na działanie mediów agresywnych (500 h i 1000h) - powłoka bez zmian (PN-93/C-81532/01).
DANE TECHNICZNE:
- Szerokość profili: 50 mm;
- Długość sztang: 7000 mm ;
- Materiał: Stop EN AW 6060 wg. PN-EN 573-3, tolerancje wg. PN-EN 12020-2, własności wytrzymałościowe wg. PN – EN 755 -2;
- Uszczelki: EPDM, TPE;
- Izolacja: profile PCW.

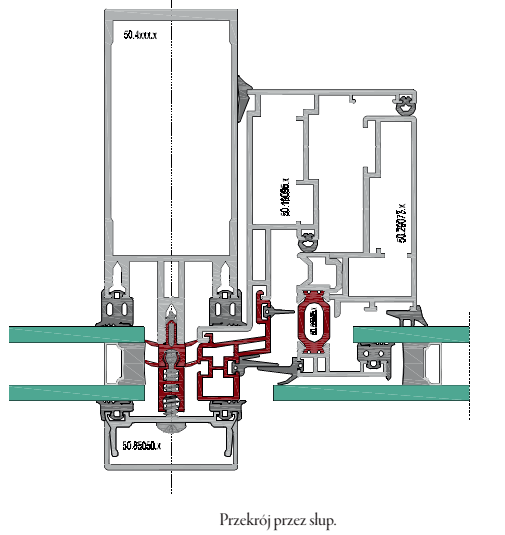

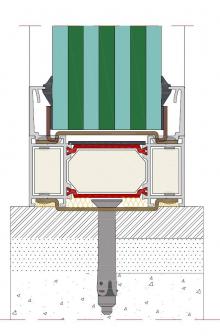

FASADA FA 50 WARIANT HL - PRZEKRÓJ PRZEZ SŁUP FASADOWY

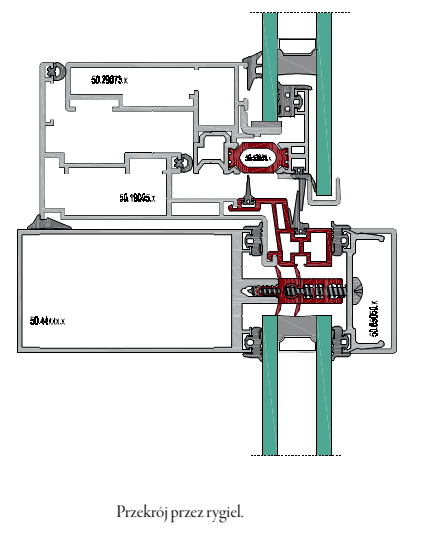

FASADA FA 50 WARIANT HL - PRZEKRÓJ PRZEZ POPRZECZKĘ FASADOWĄ
PRZEZNACZENIE
System FASADA 50 SG i SG-M (FA 50 SG i SG-M) jest systemem profili aluminiowych, przeznaczonym do wykonywania nowoczesnych ścian osłonowych o kształtach prostych i złożonych (zwroty, załamania, przebieg poligonalny). Zewnętrzna strona ściany osłonowej pozostaje gładka bez widocznych listew aluminiowych.
OPIS TECHNICZNY
Konstrukcja nośna ściany osłonowej składa się z profili pionowych (słupów) oraz poziomych (rygli) o przekroju skrzynkowym i standardowej szerokości 50 mm. Możliwe jest stosowanie słupów o wymiarach głębokości od 26 do 212 mm oraz rygli 20 do 120 mm. W polach konstrukcji nośnej możliwe jest stosowanie wypełnień w postaci szyb zespolonych zamocowanych do ram aluminiowych. Grubość stosowanego wypełniania zawiera się w zakresie 26 – 32 mm, Tafla szklana mocowana jest do ramy aluminiowej na dwa sposoby: FASADA 50 SG – strukturalne klejenie szyby, FASADA 50 SG-M – mechaniczny montaż szyby. Ramy aluminiowe trzymające szkło mogą pełnić funkcję okna odchylnego lub kwatery stałej. Możliwe jest kształtowanie pól wypełnień stanowiących pasy podokienno – nadprożowe o określonej odporności ogniowej (EI 15 – EI 120). Zapewnienie wysokich parametrów szczelności na przenikanie wiatru i wody uzyskuje się poprzez zastosowanie uszczelek z EPDM. Zamocowanie konstrukcji ściany osłonowej do budynku (budowli) odbywa się z wykorzystaniem specjalnych konsoli aluminiowych.
WŁAŚCIWOŚCI
- stop: EN-AW 6060 T6 (AlMgSi0.05 T6)
- PN-EN 573-1, PN-EN 573-4 – skład chemiczny
- PN-EN 12020-2 – tolerancje wykonania
- PN-EN 755-2 – własności mechaniczne - przepuszczalność powietrza: a ≤ 0.1 m3/(m*h*daPa2/3)
- wodoszczelność: Δp = 600 Pa
- współczynnik przenikania ciepła (część środkowa panelu): Uo ≤ 0.15 do 0.19 W/m2K
- współczynnik przenikania ciepła dla profili: 1.55 – 1.70 W/m2K
- izolacyjność akustyczna: Rw = 30 – 55 dB – PN-B-02151-3:1999
- klasyfikacja ogniowa (pas nadprożowo – podokienny): EI30 (NRO) – PN-B-02851-1:1997
- klasyfikacja ogniowa (pełna konfiguracja FASADA 50 EI 60) – EI 60 – PN-EN 13501-2:2007
ZALETY SYSTEMU
- umożliwia realizację konstrukcji o zróżnicowanych kształtach i wielkościach zgodnie z wizją architekta
- wysokie parametry szczelności wodnej i izolacyjności cieplnej zgodne z obowiązującymi normami
- system FA50 SG i SG-M jest kompatybilny z wszystkimi systemami okienno-drzwiowymi z oferty YAWAL S.A.
FASADA FA 50 WARIANT SL - PRZEKRÓJ PRZEZ SŁUP FASADOWY
FASADA FA 50 WARIANT SL - PRZEKRÓJ PRZEZ POPRZECZKĘ FASADOWY
Systemy PPOŻ
ZASTOSOWANIE
System Yawal TM75EI służy do wykonywania przeciwpożarowych ścian i drzwi o klasach odporności ogniowej EI 15; EI 30; EI 45; EI 60.
Pozwala na produkcję szerokiej gamy konstrukcji drzwi, ścian oraz ich kombinacji.
Umożliwia także wykonywanie konstrukcji dymoszczelnych.
System posiada Aprobatą Techniczną ITB AT-15-6830/2007.
OPIS TECHNICZNY

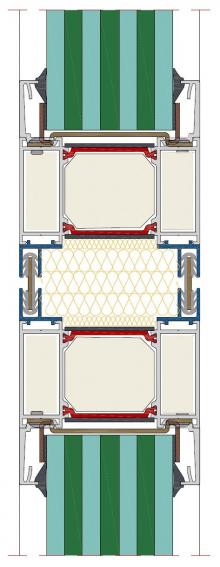

Profile termoizolowane systemu TM 75EI składają się z dwóch części aluminiowych, wewnętrznej i zewnętrznej, oddzielonych od siebie taśmami izolacyjnymi. Rolę izolacji w profilach spełniają taśmy z poliamidu wzmocnionego włóknem szklanym o szerokości 32mm.
Profile wykonywane są w dwóch wariantach konstrukcyjnych, różniących się stopniem wypełnienia komór kształtowników aluminiowych wkładami izolacyjnymi, ognioochronnymi.
Wymiar charakterystyczny dla profili wynosi 75mm (głębokość zabudowy) zarówno dla futryny jak i dla skrzydeł.
W systemie TM 75EI można stosować różnego typu wypełnienia przeźroczystego i nieprzeźroczystego o grubości od 8 do 50mm wyszczególnione w aprobacie.
Maksymalne wymiary konstrukcji są przedstawione w aprobacie.
CECHY CHARAKTERYSTYCZNE
Z zestawu materiałów systemu TM 75EI mogą być wykonywane przegrody budowlane zewnętrzne i wewnętrzne służące ochronie przeciwpożarowej jak i przegrody wewnętrzne i zewnętrzne którym nie stawiane są wymagania w zakresie ochrony przeciwpożarowej.
Rozwiązanie techniczno-technologiczne i dostępny zestaw materiałów pozwala na wykonywanie:
- ścian działowych i witryn
Zestaw materiałów jest sklasyfikowany jako nierozprzestrzeniający ognia (NRO).
PARAMETRY TECHNICZNE
Parametr | Wartość |
Klasyfikacja odporności ogniowej | EI30, EI60 PN-B-02851-1, PN-EN 13501-2 |
Izolacyjność cieplna | 2,6-2,55 [W/(m²·K)] |
Izolacyjność akustyczna | Rw 35-40 dB |
Odporność na wiatr | klasa C PN-EN 12210 |
Przepuszczalność powietrza | klasa C PN-EN 12210 |
Wytrzymałość mechaniczna | klasa 3 i 2 PN-EN 1192 |
Wodoszczelność | klasa 3A PN-EN 12208 |
Odporność profili na korozję | C1-C4 PN-EN 12944-2 |
Odporność na uderzenie ściany wew. | I-IV, I-III ETAG nr 003 |
Odchyłka ściany od pionu | 10° |
System YAWAL FIRE BLOCK TM 90EI służy do wykonywania przeciwpożarowych ścian o klasie odporności ogniowej EI 120, które są stosowane jako przegrody budowlane zewnętrzne i wewnętrzne. Pozwala na produkcję szerokiej gamy konstrukcji ścian. Umożliwia także wykonywanie konstrukcji ścian współpracujących z drzwiami systemu TM 75EI.
Termoizolowane profile systemu składają się z dwóch części aluminiowych, wewnętrznej i zewnętrznej, oddzielonych od siebie taśmami izolacyjnymi. Rolę izolacji w profilach spełniają taśmy z poliamidu wzmocnionego włóknem szklanym o szerokości 46mm. Komory kształtowników aluminiowych wypełnione są wkładami izolacyjnymi, ognioochronnymi.
CHARAKTERYSTYKA I ZALETY SYSTEMU:
- szerokie możliwości zastosowania jako przegrody wewnętrzne i zewnętrzne,
- materiały sklasyfikowane jako nierozprzestrzeniające ognia (NRO),
- duży wybór rozwiązań konstrukcyjnych ścian działowych współpracujących z drzwiami systemu TM 75EI,
- wysoka izolacyjność cieplna,
- zastosowanie wypełnień o grubości do 78mm,
- możliwość wykonywania ścian wewnętrznych bez odporności ogniowej zgodnie z Aprobatą Techniczną,
- jako jedyny system na rynku krajowym został wszechstronnie przebadany w ITB.
![]() |
![]() |
![]() |
Zgodnie z przeprowadzonymi analizami i wieloletnimi badaniami największym zagrożeniem w czasie pożaru jest dym oraz toksyczne gazy. Stosowanie systemów wentylacyjnych odprowadzających dym, toksyczne gazy oraz ciepło w trakcie pożaru pozwala na wytwarzanie stref wolnych od dymu. Produktem który realizuje te zadania są klapy oddymiające YAWAL. Dzięki przebadanej i udokumentowanej niezawodności system ten jest bardzo istotnym elementem bezpieczeństwa pożarowego i ułatwia straży pożarnej akcję gaśniczą zwiększając widoczność oraz obniża temperaturę w strefie przydechowej. Stolarka oddymiająca pozwala eliminować zagrożenia zdrowia i życia.
Klapy oddymiające wykonuje się z profili do konstruowania okna dachowego Yawal , jako elementy napędu i sterowania w zabudowie używa się specjalistycznych przebadanych i certyfikowanych zgodnie z normą EN 12101-2. Rozwiązanie realizowane w systemie YAWAL charakteryzuje się różnorodnością rozwiązania i wysoką funkcjonalnością.

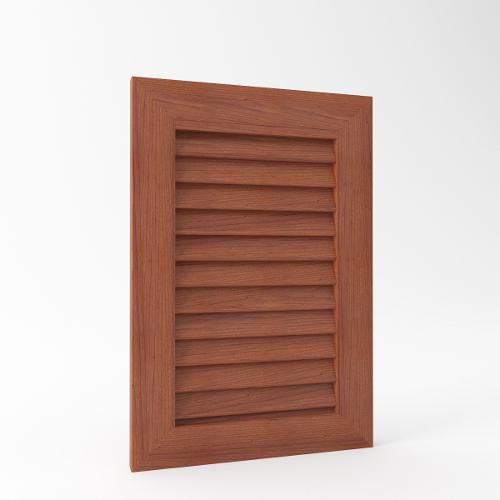

Okiennice

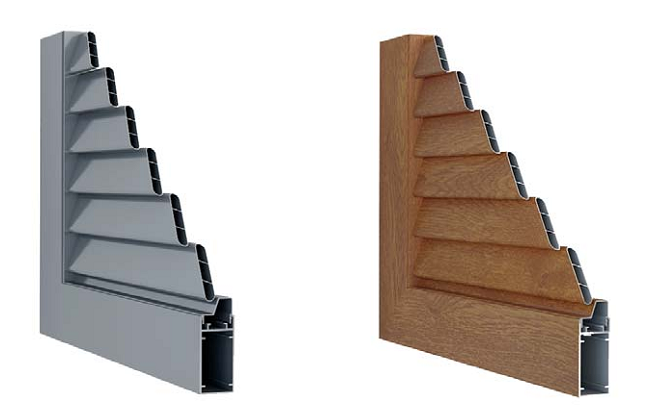

System YAWAL® Eclipse 33 przeznaczony jest do wykonywania konstrukcji okiennic zewnętrznych zabezpieczających pomieszczenia przed nadmiernym nasłonecznieniem oraz gwarantujący prywatność osób przebywających wewnątrz budynku.
Na bazie systemu YAWAL® Eclipse 33 można wykonać okiennice z lamelami na zawiasach montowanych do ramy aluminiowej oraz do elewacji budynku.
Wyroby budowlane wykonane z prezentowanego zestawu materiałów YAWAL® Eclipse 33 przeznaczone są do stosowania w obiektach budownictwa mieszkaniowego, użyteczności publicznej oraz w budynkach przemysłowych.
Charakterystyka i zalety:
- nowoczesne wzornictwo
- trwałość koloru, brak konserwacji, łatwość czyszczenia,
- duża trwałość, brak korozji atmosferycznej,
- szeroki wybór kolorystyki – paleta RAL, kolory strukturalne,
- szeroki wybór kolorów drewnopodobnych, paleta efektów drewna na stronie www.yawal.com,
- szybkość i łatwość montażu.
- zastosowano stylowe okucia Roto Fentro w kolorze czarnym (RAL 9005, drobna struktura).
Tabela z charakterystyką techniczną
Parametry |
Okiennice z lamelami stałymi | Okiennice panelowe |
Maksymalne wymiary 1 skrzydła | 900x2400 | 900x2400 |
Grubość okiennicy | 33,5 mm | 30 mm |
Widoczna szerokość ramy | 68 mm | 18 mm |
Grubość wypełnienia | 27 mm | 27 mm |
Sposób montażu | Do ramy, do muru | Do muru |
Inne
Nowy system paneli kompozytowych YAWALBOND doskonale sprawdza się jako materiał budowlany i przeznaczony jest do wykonywania:
- zewnętrznych i wewnętrznych okładzin ścian,
- warstw elewacyjnych, wypełnień lekkich ścian osłonowych o konstrukcji szkieletowej, w budynkach nowoczesnych, modernizowanych i remontowanych.
WŁAŚCIWOŚCI
Płyty warstwowe YAWALBOND to połączenie dwóch materiałów: blachy aluminiowej o grubości 0,50 mm stanowiącej warstwę zewnętrzną oraz wewnętrznego rdzenia polietylenowego o grubości 3 mm. Kompozytowa struktura płyt zapewnia wyjątkowo korzystny stosunek ich wytrzymałości do wagi co w dużym stopniu ułatwia transport i montaż płyt na budowie.
ZALETY YAWALBOND
- Płyty YAWALBOND dostępne są w kilkunastu kolorach lakierowanych powłoką PVDF zapewniającą odporność na warunki atmosferyczne
przy dużych wahaniach temperatury (od -50° do +80°) - Materiał kompozytowy zachowuje sztywność nawet przy dużych gabarytach płyt i znacznych obciążeniach od parcia i ssania wiatru
- Jest odporny na uderzenia, ciśnienie, posiada też dużą wytrzymałość na zgniatanie
- Zewnętrzna powłoka płyt kompozytowych jest odporna na promieniowanie słoneczne i działanie środków chemicznych
- Bardzo dobre właściwości akustyczne płyt kompozytowych zapewniają możliwość wykonania ścian osłonowych o wysokiej dźwiękochłonności,
- YAWALBONDY można obrabiać w procesie cięcia, frezowania, gięcia, tłoczenia, wiercenia, walcowania oraz żłobienia bez konieczności stosowania dodatkowego smarowania
- Materiał YAWALBOND nie zawiera substancji szkodliwych i jest w pełni bezpieczny dla środowiska
TRWAŁOŚĆ NA LATA
Elewacja budynku narażona jest na działanie kurzu i brudu. Łatwo czyszczące aluminiowe panele kompozytowe PVDF są praktycznym i ekonomicznym sposobem na posiadanie efektownej elewacji.
GWARANCJA
Dzięki zastosowaniu wysokiej jakości materiałów oraz powłok lakierowanych PVDF udzielamy 20 letniej gwarancji na panele kompozytowe
WYMIARY PANELI KOMPOZYTOWYCH
Grubość | 4 mm |
Szerokość | 1250 mm, 1500 mm |
Standardowa, maksymalna długość | 3200 mm/4000 mm |
Ciężar | 5,8 Kg/m2 |
WŁAŚCIWOŚCI ALUMINIUM
Aluminium: EN AW-3003 [Al Mnl Cu]
Si | Fe | Cu | Mn | Zn | Al |
0.6 | 0.7 | 0.05 - 0.2 | 1.0 - 1.5 | 0.10 | Reszta |
OPIS SYSTEMU
Oferta firmy YAWAL S.A. została poszerzona o drzwi panelowe PANdoor TM 77. System ten to nowoczesność, lekkość i ponadczasowa elegancja. Kompozycja, kolor oraz zastosowany materiał sprawia, że drzwi doskonale wpisują się w panujące na rynku trendy estetyczne oraz architektoniczne. System PANdoor TM 77 został stworzony do wykonywania nowoczesnych konstrukcji drzwi wejściowych.
Rozwiązanie pozwala na wykonanie skrzydeł w jednej płaszczyźnie w stosunku do ościeżnicy (niewidoczny profil skrzydła). Dzięki zastosowaniu nowatorskich przekładek termicznych produkt charakteryzuje się doskonałymi właściwościami cieplnymi oraz eliminowane są naprężenia cieplne wywołane różnicami temperatur.
ZALETY SYSTEMU
- dostępność produktu w trzech wersjach- jednostronnie licowana i dwustronnie licowana oraz dwustronnie licowana z zastosowaniem ramki dekoracyjnej,
- szybkość i łatwość montażu,
- możliwość zastosowania paneli o dowolnym wzorze z aplikacjami ze stali nierdzewnej oraz ozdobnym frezem,
- wysoka izolacyjność termiczna,
- trwałość koloru, łatwość czyszczenia,
- szeroki wybór kolorystyki - paleta RAL, kolory strukturalne,
- wysoka estetyka poprzez zastosowanie ukrytych zawiasów.
CHARAKTERYSTYKA TECHNICZNA
Parametry techniczne PANdoor TM 77:
- przepuszczalność powietrza - klasa 3 wg PN-EN 1207;
- wodoszczelność - klasa A5 wg PN-EN 12208;
- współczynnik przenikania ciepła - Uw= 1,2÷0,8 W/m2K;
- izolacyjność akustyczna - Rw=30-40 dB wg PN-EN ISO 140-3.
PANdoor TM 77:
- min. widoczna na zewn. szer. kontr. drzwiowej otwieranej do wewnątrz - dla profila ościeżnicy około 70mm, profil skrzydła niewidoczny (naklejany panel);
- wysokość listwy przyszybowej - brak lub 22mm;
- grubość wypełnienia - 46-77mm.
Parapety Softline - lekkie i eleganckie wykończenie okien. Zaokrąglony kształt zapewnia optymalny odpływ wody poza płaszczyznę elewacji i uniemożliwia gromadzenie się zanieczyszczeń. Stopy aluminium z którego wykonane są parapety pozwalają na stosowanie różnych struktur, kolorów i efektów malowania np. odwzorowanie wyglądu drewna. Dzięki takim możliwością kolorystycznym wygląd elementu można dopasować do elewacji budynku, okna, otoczenia i indywidualnego charakteru stylu architektury. Duża gama szerokości umożliwia indywidualny, dedykowany dobór. Dopełnieniem kompleksowości rozwiązania jest kształt części mocującej oraz elementy zakończenia, zaślepki. Kształt elementu mocującego dostosowany jest do każdego rodzaju okna, wykonanego z tworzywa, drewna i aluminium, nie zasłania otworów odprowadzających wodę i nie integruje w konstrukcję. Zakończenia parapetów są dostosowane do estetycznych wymogów odbiorcy. Można stosować uniwersalne wykonane z tworzywa sztucznego elementy lub dedykowane, o indywidualnych charakterze aluminiowe zakończenia w kolorze parapetu.
CHARAKTERYSTYKA I ZALETY:
- nowoczesne wzornictwo,
- trwałość koloru, brak konserwacji, łatwość czyszczenia,
- duża trwałość, brak korozji atmosferycznej,
- szeroki wybór kolorystyki – paleta RAL, kolory strukturalne, anodowanie,
- szeroki wybór kolorów drewnopodobnych, paleta efektów drewna na stronie Yawal.com,
- wszystkie oferowane parapety pokryte są folią polietylenową zabezpieczającą powierzchnię dekoracyjną przed uszkodzeniem,
- końcówki z tworzywa sztucznego,
- końcówki z prefabrykowanego aluminium.
CHARAKTERYSTYKA TECHNICZNA:
- grubość parapetu: od 1 do 1,8 mm,
- długość (min - max): 1000 mm - 6000 mm,
- standardowe szerokości (mm): 150, 175, 200, 225, 250 (dla parapetów tłoczonych), 300, 325, 350 (dla parapetów giętych),
- zakończenia parapetów: tworzywo sztuczne/aluminiowe w kolorze dowolnym RAL.
PARAPETY TŁOCZONE ALUMINIOWE
Produkcja parapetów aluminiowych soft line odbywa się na prasie o nacisku 1800 Ton . Parapety produkowane są z wysokiej jakości stopu: PN-EN 6060; 6005; 1070; 6106
przy zachowaniu wytycznych norm PN-EN 12020-2, 755-1,-2,-9, 515573-3 dla kształtowników wyciskanych.
Długość standardowa parapetów do 6 metrów. Szerokości standardowe parapetów: 150mm, 175mm, 200mm, 225mm. Oferujemy również długości niestandardowe w zależności od specyfikacji klienta od 2m do 7m.
Na zamówienie klienta możemy zaoferować parapety o szerokości 125mm i 150mm.
Parapety lakierujemy proszkowo w pełnej palecie RAL, anodujemy oraz lakierujemy na kolory drewnopodobne.
ZAKOŃCZENIA ALUMINIOWE PARAPETÓW
Produkcja zakończeń parapetów odbywa się dokładnie tak jak produkcja parapetów zachowując wszystkie wymagane normy. Długość zakończenia 350 mm. Zakończenia lakierujemy proszkowo w pełnej palecie RAL.
PARAPETY GIĘTE Z BLACHY ALUMINIOWEJ
Parapety gięte są z arkuszy blachy aluminiowej (Al99,5 stop wg ENAW1050 H24 ). Wymiary arkusza blachy aluminiowej 1500x6000x1mm. Szerokości standardowe parapetów: 250mm, 275mm, 300mm, 325mm, 350mm. Na życzenie wykonujemy parapety w dowolnych szerokościach. Długość parapetów do 6m. Parapety lakierujemy proszkowo w pełnej palecie RAL, anodujemy oraz lakierujemy na kolory drewnopodobne.
ZAKOŃCZENIA TWORZYWOWE PARAPETÓW
Produkcja zakończeń odbywa się za pomocą wtłaczania stopionego tworzywa PCV do formy wtryskowej w której zastyga. Szerokość zakończenia 350mm. Zaślepki dostępne są w pełnej palecie RAL.
LAKIEROWANIE
Firma Yawal posiada licencję Qualicoat nr 1502 na wykonywanie pokryć z farb proszkowych.
Zakład jest pod nadzorem audytorów Qualicoat posiadając licencję jest zobowiązany do stosowania technologii wynikającej z zaleceń
Technologii Qualicoat i norm unii europejskiej. Proces malowania składa się z następujących operacji:
- Obróbki chemicznej mającej na celu odtłuszczenie profili, usunięcie warstw tlenku oraz wytworzenie konwersyjnej powłoki z kąpieli zawierającej chrom lub bezchromowych na bazie cyrkonu i tytanu. Kolejność operacji na przykładzie linii z zastosowaniem chromu zółtego+6 wygląda następująco:
a) Alkaliczne mycie, odtłuszczanie i wytrawianie w kąpieli o temp. 60ºC
b) Płukanie wstępne po operacji mycia, odtłuszczania i wytrawiania
c) Płukanie końcowe po operacji mycia, odtłuszczania i wytrawiania
d) Trawienie kwaśne
e) Płukanie wstępne po operacji trawienia
f) Płukanie końcowe po operacji trawienia
g) Chromianowanie w roztworze chromu +6
h) Płukanie wstępne po operacji chromianowania
i) Płukanie końcowe po operacji chromianowania
j) Płukanie ostateczne w wodzie zdemineralizowanej o przewodności poniżej -10µS
k) Suszenie w temperaturze 85ºC - Napylanie farb proszkowych metodą elektrostatyczną na kabinach automatycznych z zastosowaniem proszków
renomowanych firm z grupy farb poliestrowych jakości fasadowej IGP, Tiger, Pulvertechnik. Grubość powłoki stosowana w budownictwie 60µm. - Polimeryzacja wypalanie farb proszkowych zgodnie z zaleceniami producentów proszków w temp. 180ºC przez 10-15min
- Kontrola jakości
- Pakowanie
- Wysyłka
LAKIEROWANIE DREWNOPODOBNE
W przypadku wzorów drewna na profilach aluminiowych stosowana jest technika wytwarzania powłok firmy Decoral System.
Proces składa się z dwóch części:
- Malowanie profili w sposób identyczny jak przy wytwarzaniu standardowych proszkowych powłok lakierniczych (jak wyżej)
- Wykorzystanie zjawisk sublimacji i dyfuzji gazów w warstwie wcześniej nałożonej powłoki proszkowej.
Na specjalnych foliach atramentami organicznymi naniesione są wzory różnych gatunków drewna. Z folii formuje się rękawy w które wprowadzany jest profil. Końce rękawa mocuje się w zaworach odsycających powietrze i wytwarzających „próżnię”.
Po dokładnym rozłożeniu folii na pow. dekoracyjnej profile z ramami wprowadzane są do pieca cały czas w „próżni” i wygrzewane w temp. do 250ºC przez czas ustalony poprzez układ namiarowy pieca a zależny od ciężaru jednostkowego profili . Po wyjściu z pieca folia jest usuwana a profil posiada powierzchnię dekoracyjną.
ZASTOSOWANIE

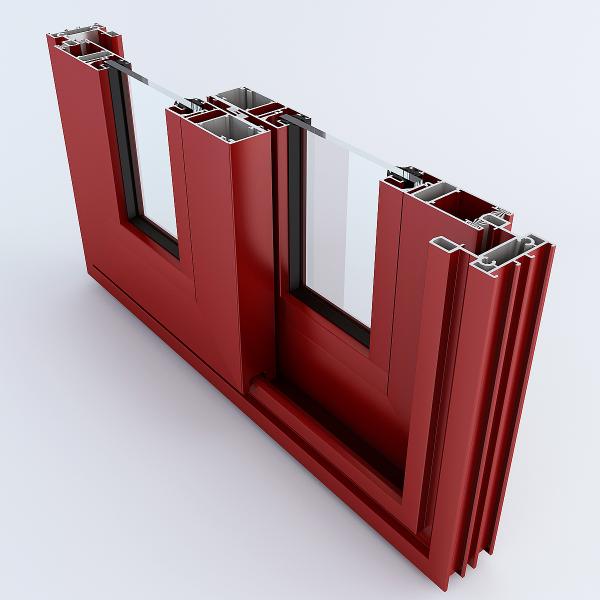

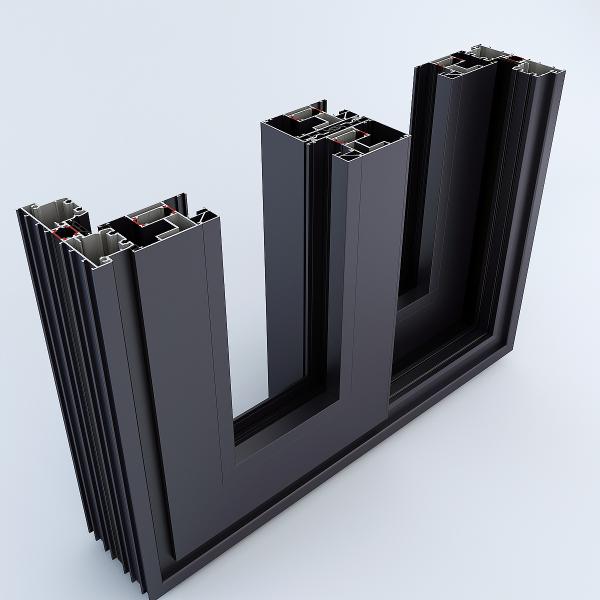

System DP 150 służy do konstruowania okien i drzwi przesuwnych przeznaczonych do zabudowy zewnętrznej i wewnętrznej. Konstrukcje przesuwne DP 150 przeznaczone są do stosowania w obiektach budownictwa mieszkaniowego, głównie indywidualnego i użyteczności publicznej jako:
a) Przegroda zewnętrzna gdy stanowi:
- wyjście z pomieszczenia mieszkalnego na taras (jako jedyna przegroda oddzielająca mieszkanie od otoczenia zewnętrznego),
- wyjście z ogrodów zimowych (ogrzewanych i nieogrzewanych) gdy drzwi te montowane są w konstrukcji aluminiowo – szklanej dobudowanej do budynku mieszkalnego i stanowię drugą przegrodę (w ścianie budynku znajduje się właściwa przegroda spełniająca warunki ochrony cieplnej, akustycznej itp.),
- jedyną przegrodę wbudowaną w konstrukcję aluminiowo – szklaną ogrodu zimowego, w sytuacji gdy pomieszczenie mieszkalne połączone jest z ogrzewaną zabudowa tarasu (ogrodu zimowego),
- okno zewnętrzne w budynkach mieszkalnych lub użyteczności publicznej.
b) Przegroda wewnętrzna:
- do kształtowania nośnych ścian przesuwnych w budynkach mieszkalnych,
- do aranżacji pomieszczeń i boksów biurowych,
- do wykonywania zabudów biurowych (np. regały, szafy z drzwiami przesuwnymi).
OPIS TECHNICZNY
System DP 150 składa się z trójkomorowych profili aluminiowych z przekładka termiczną.
Głębokość zabudowy to:
- futryna – 150 mm
- skrzydło – 66 mm
W systemie DP 150 można stosować różnego typu wypełnienia (szkło pojedyncze, szkło zespolone, także w pakietach trzyszybowych o grubości od 8 do 50mm).
Maksymalne wymiary konstrukcji które możliwe są do wykonania w tym systemie to:
Wysokość skrzydła Hs= 2800mm i szerokość skrzydła Bs=3000.
Wymiary konstrukcji możliwe do wykonanie, ograniczone są również przez nośność okuć i tak:
- maksymalny ciężar skrzydła drzwi w wersji podnoszono – przesuwnej to 300 kg,
- maksymalny ciężar skrzydła w wersji przesuwnej to 250 kg.
Całkowita szerokość konstrukcji ograniczona jest jedynie długościami handlowymi profili oferowanymi przez YAWAL S.A.
DODATKOWE WALORY (SZCZEGÓLNE DLA DANEGO SYSTEMU)
DP150 pozwala na systemowe otwarcie bardzo dużych przeszkleń.
Zastosowanie okuć podnoszono – przesuwnych pozwala na podniesienie walorów użytkowych konstrukcji (eliminujemy efekt trzaskających skrzydeł drzwiowych itp.).
Odpowiednie zatopienie dolnej części futryny w posadzce pozwala na praktyczne wyeliminowanie progu, co nie jest możliwe w innych przegrodach zewnętrznych.
CECHY CHARAKTERYSTYCZNE
W ramach systemu DP 150 istnieje możliwość tworzenia konstrukcji przesuwnych w przeróżnych konfiguracjach i układach. Możliwe jest także instalowanie drzwi DP 150 w systemach fasadowych.
Odpowiednie profile przejściowe pozwalają na wykonanie drzwi przesuwnych z naświetlami górnymi i bocznymi i umieszczonymi pod kątem 90 i 135 stopni w stosunku do płaszczyzny drzwi.
FUTRYNA TRZYJEZDNIOWA
W sprzedaży pojawiły się już profile służące do konstruowania futryny trzyjezdniowej. Profil futryny trzyjezdniowej składa się z dwóch niezależnych profili o numerach 12.18126.x i 12.18108.x. Kształt tych profili został zaprojektowany tak, aby istniała możliwość ich jednoznacznego połączenia. Zasada łączenia jest podobna do zatrzaskiwania klipsa ozdobnego na listwie dociskowej w fasadzie. Z tym, że w tym przypadku do połączenia potrzebne są dużo większe siły. W warunkach warsztatowych łączenie obu części może odbywać się przy pomocy prostych narzędzi typu - ściski stolarskie. Kilka takich ścisków zakładamy na profile w odległości około 1m od siebie. Kolejno dokręcamy ściski, aż do momentu zatrzaśnięcia się profili względem siebie. Tak uzyskany profil zabezpieczamy przed rozpięciem poprzez wkręcenie odpowiednich wkrętów. Wkręty zabezpieczają profil przed niekontrolowanym rozpięciem pod wpływem np. nacisku rolek przesuwających skrzydło.
Futryna trzyjezdniowa umożliwia poszerzenie możliwości konstrukcyjnych całego systemu. Z jej pomocą możemy konstruować cały szereg drzwi przesuwnych w konfiguracjach których na futrynie dwujezdniowej nie byliśmy w stanie uzyskać.
Najnowsza edycja katalogu systemowego DP150 która będzie dostępna w najbliższym czasie będzie zawierać wszystkie informacje potrzebne do prawidłowego prefabrykowania tego typu konstrukcji, a więc: sposób łączenia profili ze sobą, przekroje przez konstrukcje trzyjezdniowe, oraz sposób odwadniania tego typu drzwi przesuwnych.
PARAMETRY TECHNICZNE
Parametr | Norma | Wartość |
izolacyjność termiczna | EN ISO 10077-1 | |
współczynnik przenikania ciepła ramy | Uf = 2,97 W/m2K | |
współczynnik przenikania ciepła drzwi przesuwnych | ||
- szyba zespolona Ug=1,1 W/m2K | Uf = 2,97 W/m2K, Ud = 1,6 W/m2K | |
- szyba zespolona Ug=0,8 W/m2K | Uf = 2,97 W/m2K, Ud = 1,3 W/m2K | |
- szyba zespolona Ug=0,7 W/m2K | Uf = 2,97 W/m2K, Ud = 1,2 W/m2K | |
odporność na napór wiatru | wg EN 12210 | Klasa C2 |
szczelność na wodę opadową | wg EN 12208 | Klasa 4A |
izolacyjność akustyczna | wg EN ISO 140-3, EN ISO 717-1 | 32 (-1:-3) dB |
infiltracja powietrza | wg EN 1026 | Klasa 2 |
ZASTOSOWANIE
- do wykonywania nie wymagających izolacji termicznej, przesuwnych zabudów balkonów i logii – odmiana L50B.
- do wykonywania przesuwnych ścian wewnętrznych i okien podawczych – odmiana L50S.
Segmenty L50B przeznaczone są do wykonywania zabudowy balkonów na kondygnacjach położonych na wysokości do 25m nad terenem oraz logii na kondygnacjach położonych do 55 m nad terenem.
Wyroby L 50S przeznaczone są do wykonywania przesuwnych ścian działowych (pełnych i przeszklonych), które mogą być stosowane jako nienośne ściany wewnętrzne w budynkach mieszkalnych, użyteczności publicznej i przemysłowych.
OPIS TECHNICZNY

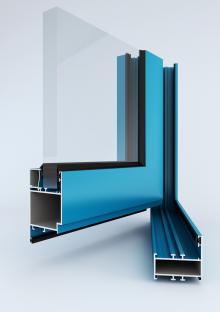

System L 50 składa się z jednokomorowych profili aluminiowych bez przekładki termicznej.
Przesuw skrzydeł odbywa się na specjalnie do tego celu przystosowanych wózkach jezdnych.
Ze względu na zastosowaną futrynę, istnieje możliwość prefabrykacji konstrukcji na szynie podwójnej lub potrójnej.
Głębokość zabudowy to:
- futryna – 50 mm (dwujezdniowa), 89.5 mm (szyna trój jezdniowa),
- skrzydło – 30 mm
W systemie L 50 można stosować różnego typu wypełnienia (szkło pojedyncze, bezpieczne lub zespolone, oraz płyty wiórowe nieprzezroczyste) o grubości od 4 do 18 mm.
Maksymalne wymiary konstrukcji które możliwe są do wykonania w tym systemie to:
- L 50B – maksymalne wymiary segmentu okiennego H=1650, B=1300mm
- L 50B – maksymalne wymiary segmentu drzwiowego H=2800, B=1300mm
- L 50S – maksymalne wymiary segmentu przesuwnego H=3000, B=1500mm
Maksymalny ciężar skrzydła – 40 kg
PARAMETRY TECHNICZNE
Klasyfikacja ogniowa segmentów Yawal L 50
Segmenty i ściany L 50 zostały sklasyfikowane jako:
- nie rozprzestrzeniające ognia (NRO) – ściany i segmenty przeszklane,
- słabo rozprzestrzeniające ogień (SRO) – ściany pełne
Izolacyjność akustyczna wg PN-87/B-02151/03
- Szyba bezpieczna ze szkła warstwowego o grubości 6.4 mm (33.1) - Rw=22dB
Panorama to rozwiązanie systemowe firmy Aliplast.
CHARAKTERYSTYKA SYSTEMU
System przeznaczony do konstrukcji składanych, harmonijkowych.

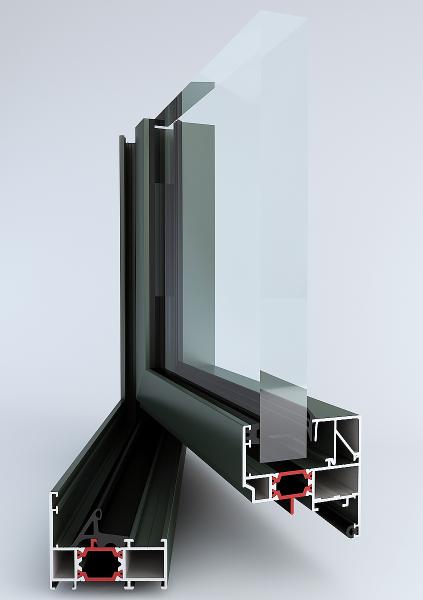

- system trzykomorowy, izolowany termicznie
- możliwość użycia od 2 do 6 skrzydeł ruchomych, zsuwających się symetrycznie na obie strony bądź w całości na jedną z nich
- możliwe konstrukcje 2-, 3-, 4-, 6- lub 8-częściowe: dla rozwiązań otwieranych na zewnątrz jak i do wewnątrz
- NOWOŚĆ: brak ruchomego słupka- skrzydła połączone są ze sobą systemowymi okuciami; zastosowane rozwiązane nadaje konstrukcji lżejszy, nowocześniejszy wygląd oraz umożliwia otworzenia większej przestrzeni
- niski próg - wysokość progu: 22 mm
- możliwe grubości wypełnień: 4 - 51 mm
- specjalnie zaprojektowane stalowe rolki dają płynną i łatwą obsługę konstrukcji
- maksymalna szerokość skrzydła : 1000 mm, maksymalna wysokość: 2500 mm
- maksymalna waga: 100 kg
- skrzydła sytuowane wewnątrz, jak i na zewnątrz pomieszczenia
- atrakcyjnie stylizowany kształt profila
- zastosowane wysokiej jakość uszczelki EPDM oraz szczotki skutecznie zabezpieczają przed szkodliwymi czynnikami atmosferycznymi, nowoczesny design,
- szerokość: rama: 35,8 mm – 57 mm, skrzydło: 73 mm
- głębokość zabudowy: rama: 75 mm, skrzydło: 75 mm
- możliwe konstrukcje 2-, 3-, 4-, 6- lub 8-częściowe: dla rozwiązań otwieranych na zewnątrz jak i do wewnątrz

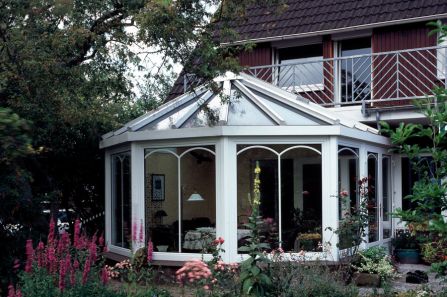

Ogród zimowy to pomieszczenie wypełnione słońcem i roślinnością oraz specyficznym klimatem. Można w nim urządzić pokój umożliwiający doskonały wypoczynek i tym samym powiększyć powierzchnię mieszkalną domu. Ogrody zimowe mogą spełniać zróżnicowane funkcje, np. oranżerii do uprawy ciepłolubnych gatunków roślin, czy salonu wypełnionego światłem i widokiem na ogród. Ogrody zimowe zwiększają Państwa możliwości kontaktu z przyrodą, można z nich korzystać przez cały rok - niezależnie od pory roku i pogody.

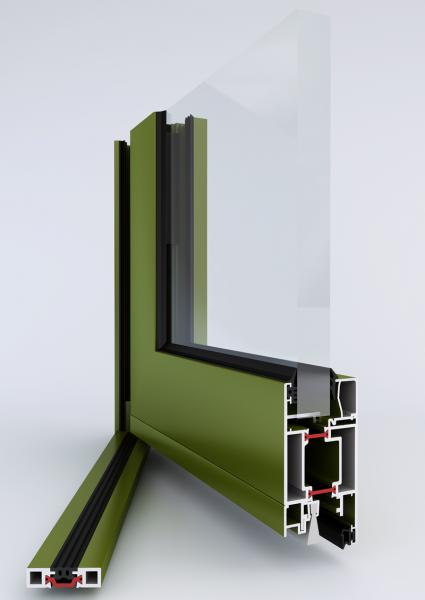

Ogrody zimowe wykonujemy na profilach izolowanych termicznie systemu TS Aluminium. Przekładka z tworzywa sztucznego, umieszczona w przekroju profila, eliminuje możliwość przemarzania konstrukcji aluminiowej. Budowa ogrodu zimowego z profili nieizolowanych, bez przekładki termicznej, jest częstym błędem popełnianym przez wykonawców, ma to zasadniczy wpływ na eksploatację konstrukcji. Zimą, podczas dużych różnic temperatur, na wewnętrznej powierzchni profili wystąpi szron.
Dla wymagających klientów oferujemy również profile wypełnione pianą pouliretanową, które charakteryzują się obniżonym współczynnikiem przenikania ciepła.

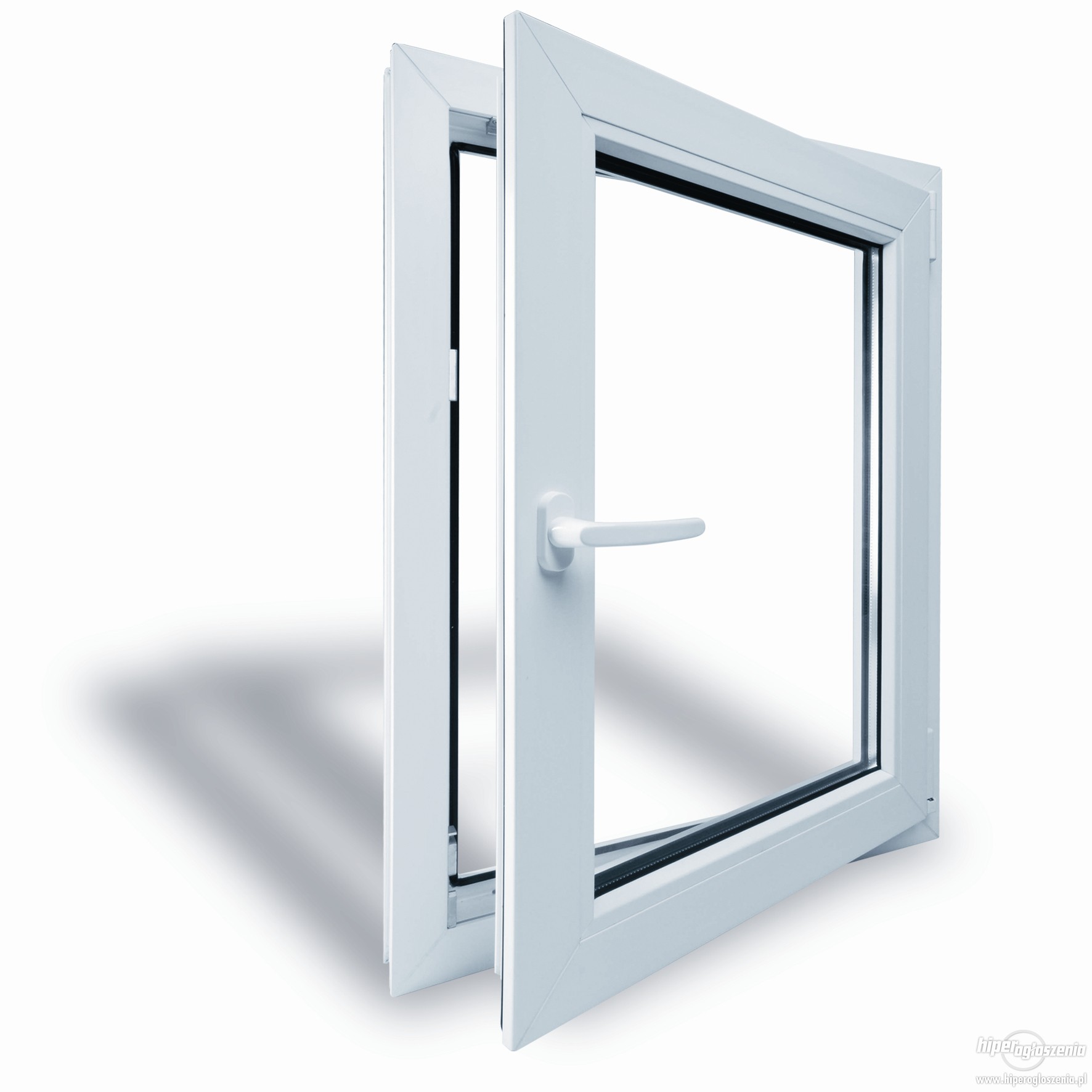

Oprócz naszej specjalności czyli oferty aluminium, w sprzedaży posiadamy również OKNA PCV oraz usługę ich montażu po atrakcyjnych cenach.

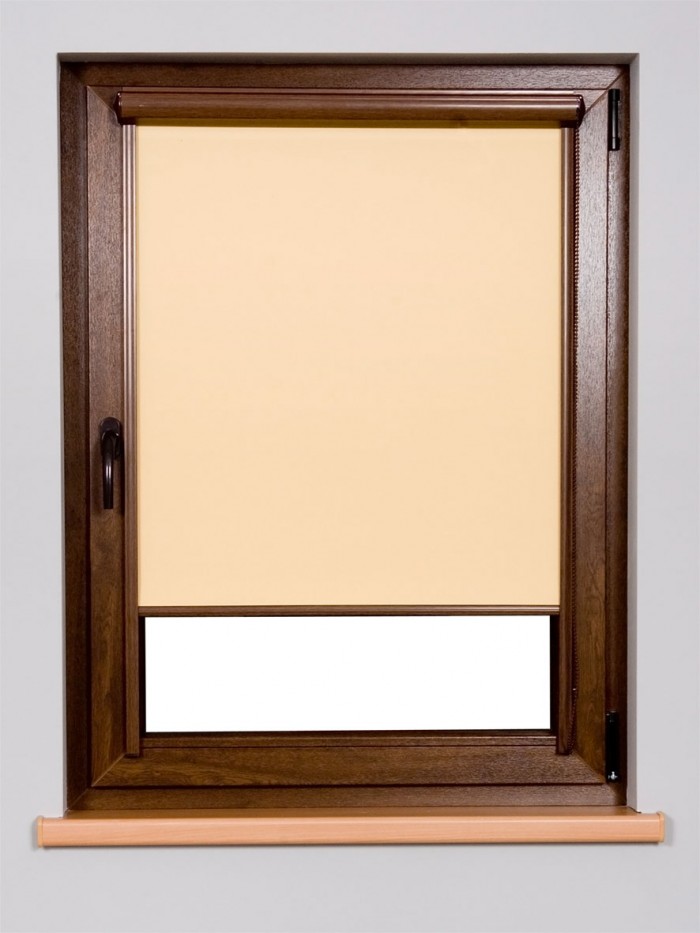

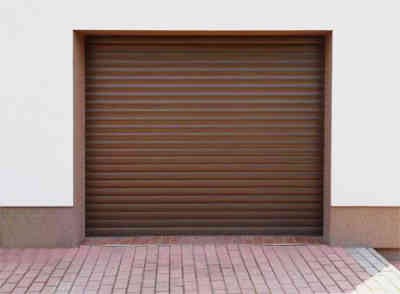

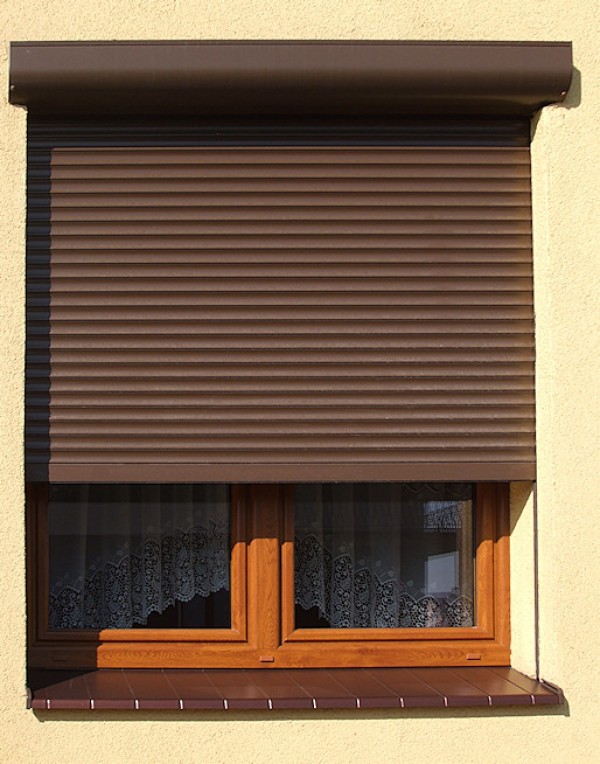

Aby zapewnić naszym klientom kompleksową ofertę stolarki okiennej i drzwiowej, w sprzedaży posiadamy również wszelkiego typu rolety do wnętrz pomieszczeń, rolety zewnętrzne oraz bramy roletowe.
![]() |
![]() |
![]() |
